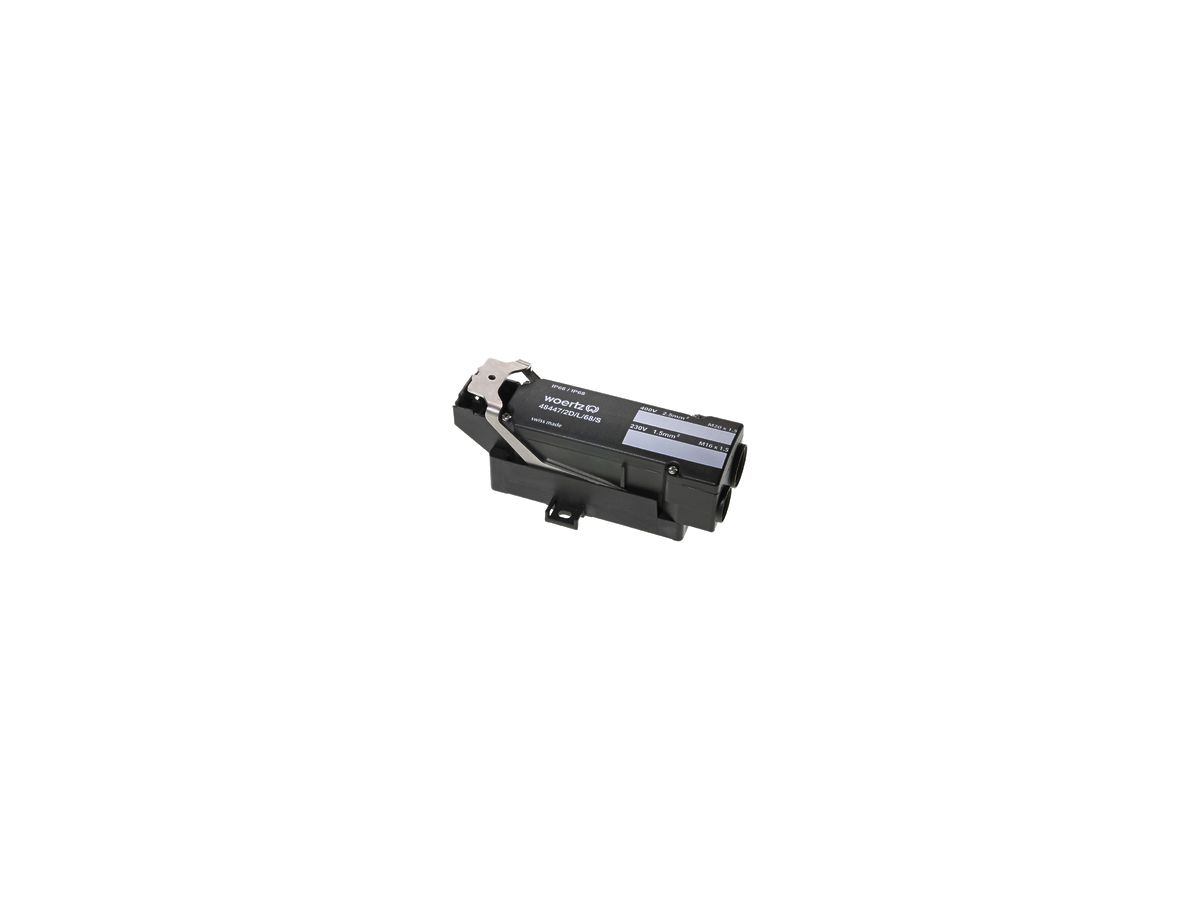

Anschlussdose Woertz für Flachkabel DALI IP IP68 5P+Bus mit Befestigung

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	150703617
Lieferanten-Art-Nr	48447/2D/L/68/S
Eldas Kapitel	4.41.4

Beschreibung

Schnellanschlussdose Woertz, IP66/IP68, zur Einspeiseung oder Abzweigung, 5-polig, 3LNPE und Bus, für Flachkabel DALI IP, 5×2.5+2×1.5 mm², für Kabel bis 5×2.5 mm² und für Bus bis 2×2.5 mm², mit Gewindestutzen M20×1.5 und für Bus M16×1.5, mit Befestigungsmöglichkeit, halogenfrei, korrosionsgeschützt

Zubehör

Kabelverschraubung Woertz M16 Kabel 4.5…6mm

ELDAS®-Nr:	121682507
Lieferanten-Art-Nr:	48560/01/M16

Wird bestellt

Kabelverschraubung Woertz M16 Kabel 6…8mm

ELDAS®-Nr:	121682517
Lieferanten-Art-Nr:	48560/03/M16

Wird bestellt

Kabelverschraubung Woertz M16 Kabel 8…10.5mm

ELDAS®-Nr:	121682527
Lieferanten-Art-Nr:	48560/05/M16

Wird bestellt

Alle anzeigen

Spezifikationen

Bemessungsspannung	400.00 V
Bemessungsstrom	24.00 A
Polzahl	7.00
Schutzart (IP)	IP66/IP68
Phasenabgriff	L1-L3
Art der integrierten Schaltung	ohne
Anschlussart Rundleitung	Schraubanschluss
Anschlussquerschnitt (feindrähtig)	2.50 mm²
Anschlussquerschnitt (eindrähtig)	2.50 mm²
Pol-Kennzeichnung	3, N, PE, 2, 1
Mechanische Codierung	Nein
Gehäusefarbe	schwarz
Transparent	Nein
Max. Dauertemperaturbeständigkeit Kontaktteil	85.00 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0.74 kWh
Halogenfrei	Ja
Kontaktmaterial	sonstige
Länge	155.00 mm
Höhe	55.00 mm
Breite	75.00 mm
