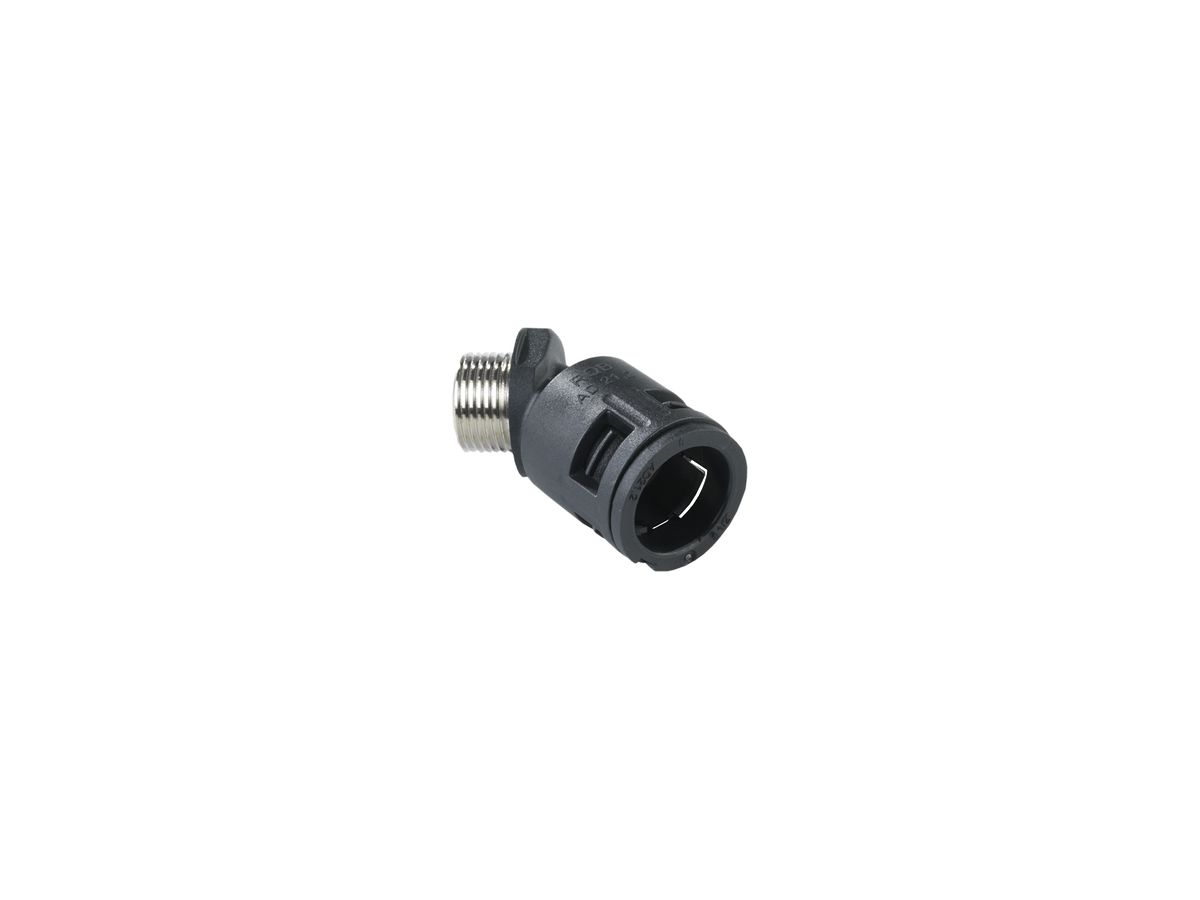

Anschlussnippel 45° AGRO PG13 schwarz
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 126611003 |
|---|---|
| Lieferanten-Art-Nr | 5020.087.213 |
Beschreibung
Schnellverschraubungsbogen AGRO, zu ROHRflex-Wellschlauch, Quick-Verschraubung RQBK45-P, Dichtung: TPE, Eigenschaften: Schnelle und ausreissfeste Montage durch «push-in»-Verschluss, einfache Demontage durch Andrücken der Rasthülse, Typenprüfung: IP 69K nach DIN 40050-9, T -40…115 °C, Geprüft nach: CEN/TS 45545-2, Aussendurchmesser: 18.5mm, Gewinde: Pg 13, Durchmesser Ø I: 12.5mm, Durchmesser Ø B: 25.0mm, Masswert C: 12.0mm, Masswert E: 49.0, Masswert F: 59.0, Schlüsselweite: 27mm
Spezifikationen
| Nenndurchmesser | 18.50 mm |
|---|---|
| Nenngrösse in Zoll | sonstige |
| Schutzart (IP) | IP68 |
| Ausführung | 45°-Bogen |
| Drehbares Gewinde | Nein |
| Bauform | Aussengewinde |
| Verbindungsart | Gewinde |
| Gewindeart | PG |
| Gewindeanschlussgrösse | PG13,5 |
| Gewindewerkstoff | Messing |
| Gewindelänge | 12.00 mm |
| Gesamtlänge | 49.00 mm |
| Gesamthöhe | 59.00 mm |
| Werkstoff | Polyamid (PA) |
| Material Dichtung | Thermoplastische Elastomere (TPE) |
| Kleinster Innendurchmesser des Schlauches | 12.50 mm |
| Grösster Aussendurchmesser des Schlauches | 25.00 mm |
| Farbe | schwarz |
| Zul. in Kombination mit Schutzschlauch CSA | Nein |
| Transparent | Nein |
| Zul. in Kombination mit Schutzschlauch UR | Ja |
| Zul. in Kombination mit Schutzschlauch nach DIN EN 61386-23 | Ja |
| Zul. in Kombination mit Schutzschlauch Lloyd's Register | Ja |
| Zul. in Kombination mit Schutzschlauch VdTÜV/GGVSEB | Nein |
