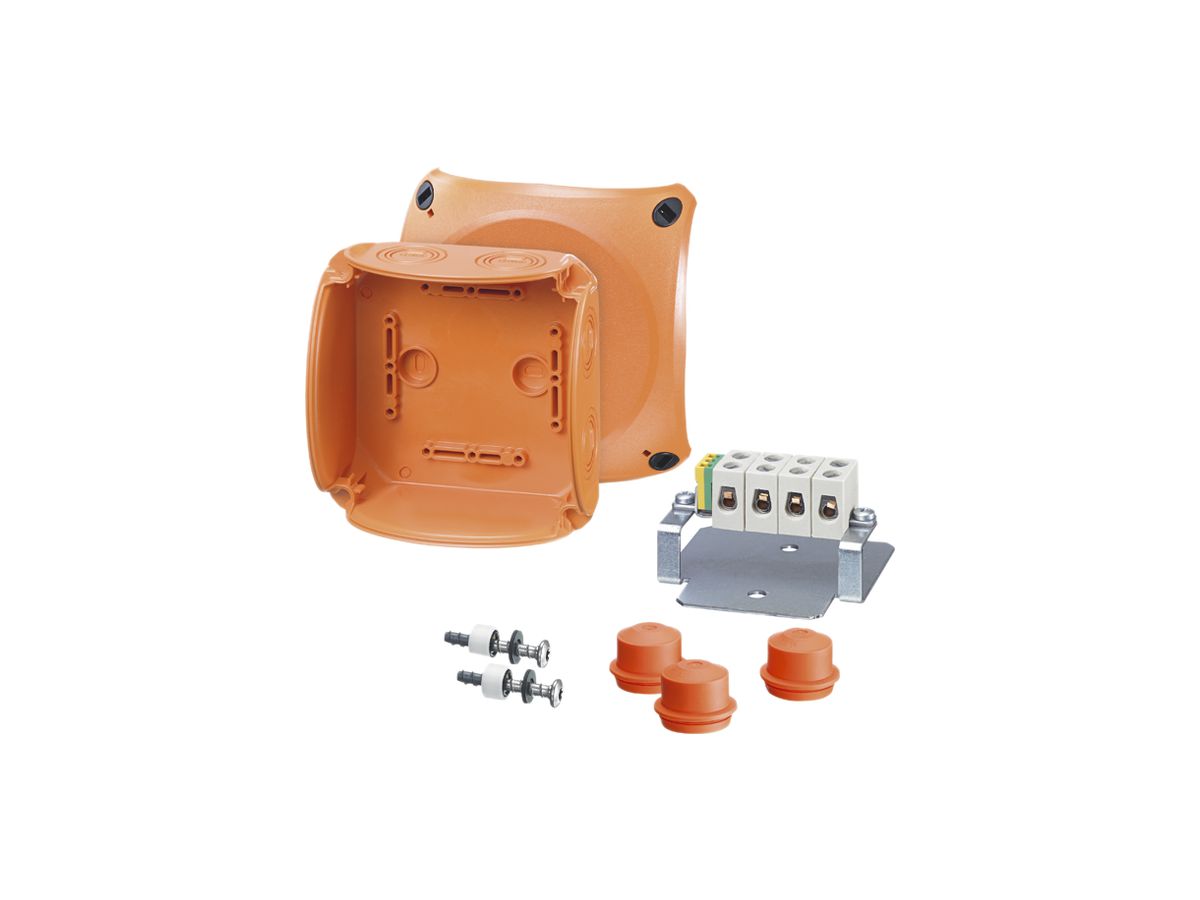

AP-Abzweigdose Hensel 5-polig 1.5…6mm² orange

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	152242023
Lieferanten-Art-Nr	FK 0606
Eldas Kapitel	4.6.9

Beschreibung

AP-Abzweigdose Hensel, nach IEC 60670-22, geprüft für den Funktionserhalt nach DIN 4102 Teil 12 in Verbindung mit funktionserhaltenden Kabeln der Firmen: Dätwyler und Eupen gem. Prüfzeugnis, Funktionserhalt (30 Minuten, Klasse E 30 oder 90 Minuten, Klasse E 90) mit für den Brandschutz zugelassenen Befestigungen, für Innenräume und die geschützte Installation im Freien nach DIN VDE 0100, Teil 737, Nennquerschnitt: Abzweig 1.5 bis 6 mm², Verbindung 1.5 bis 6 mm², Klemme 5-polig, pastellorange RAL 2003

Zubehör

Kabelverschraubung Hensel IP66, M20, orange GDP IEC 60695-2: 960°C

ELDAS®-Nr:	152908213
Lieferanten-Art-Nr:	AKMF 20

Wird bestellt

Einführungsstutzen Hensel M20 orange

ELDAS®-Nr:	152901203
Lieferanten-Art-Nr:	EDKF 20

Wird bestellt

Einführungsstutzen Hensel M25 orange

ELDAS®-Nr:	152901303
Lieferanten-Art-Nr:	EDKF 25

Wird bestellt

Alle anzeigen

Spezifikationen

Ausführung	Verbindungskasten
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Für Rohrdurchmesser	sonstige
Einführung von hinten	Ja

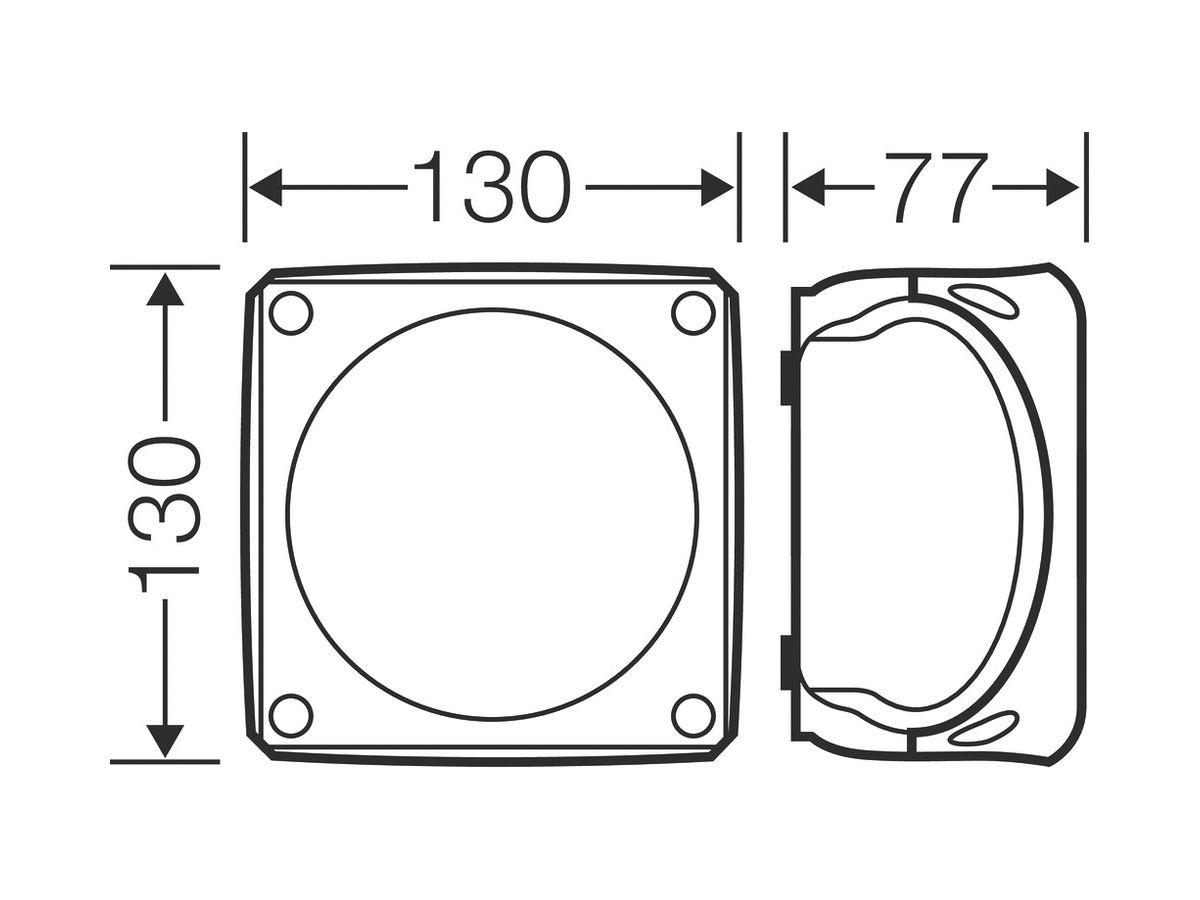

Länge	130.00 mm
Breite	130.00 mm
Tiefe	77.00 mm
Anreihbar	Nein
Werkstoff	Kunststoff
Halogenfrei	Nein
Oberflächenschutz	sonstige
Schutzart (IP)	IP66
Ausführung Deckel	Montagedeckel
Transparenter Deckel	Nein
Deckelbefestigung	geschraubt
Vergiessbar	Nein
Mit Vergussmasse mitgeliefert	Nein
Bemessungsisolationsspannung Ui	400.00 V
Funktionserhalt	E 90
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
