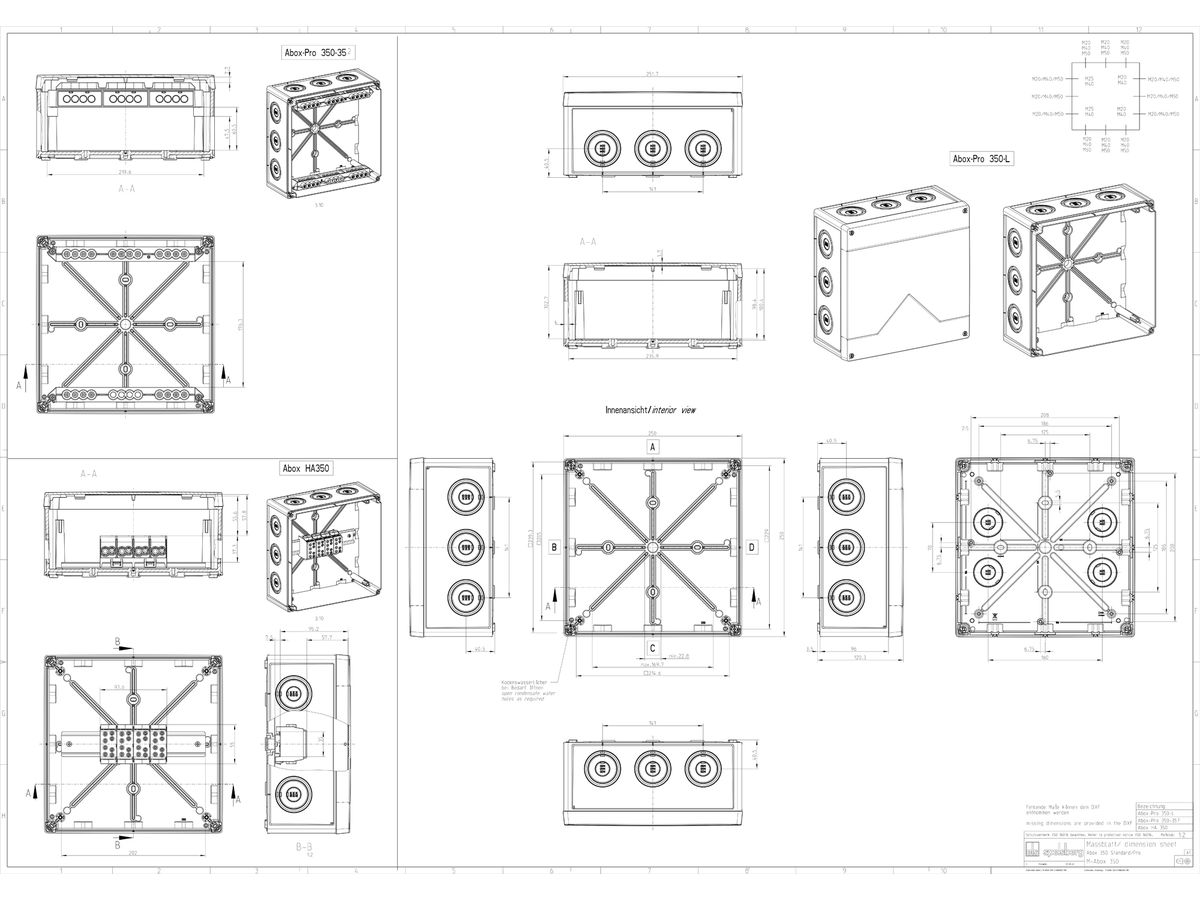

AP-Abzweigdose Spelsberg Abox HA 350 252×252×120mm IP66 gu

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	152000524
Lieferanten-Art-Nr	S48143501

Beschreibung

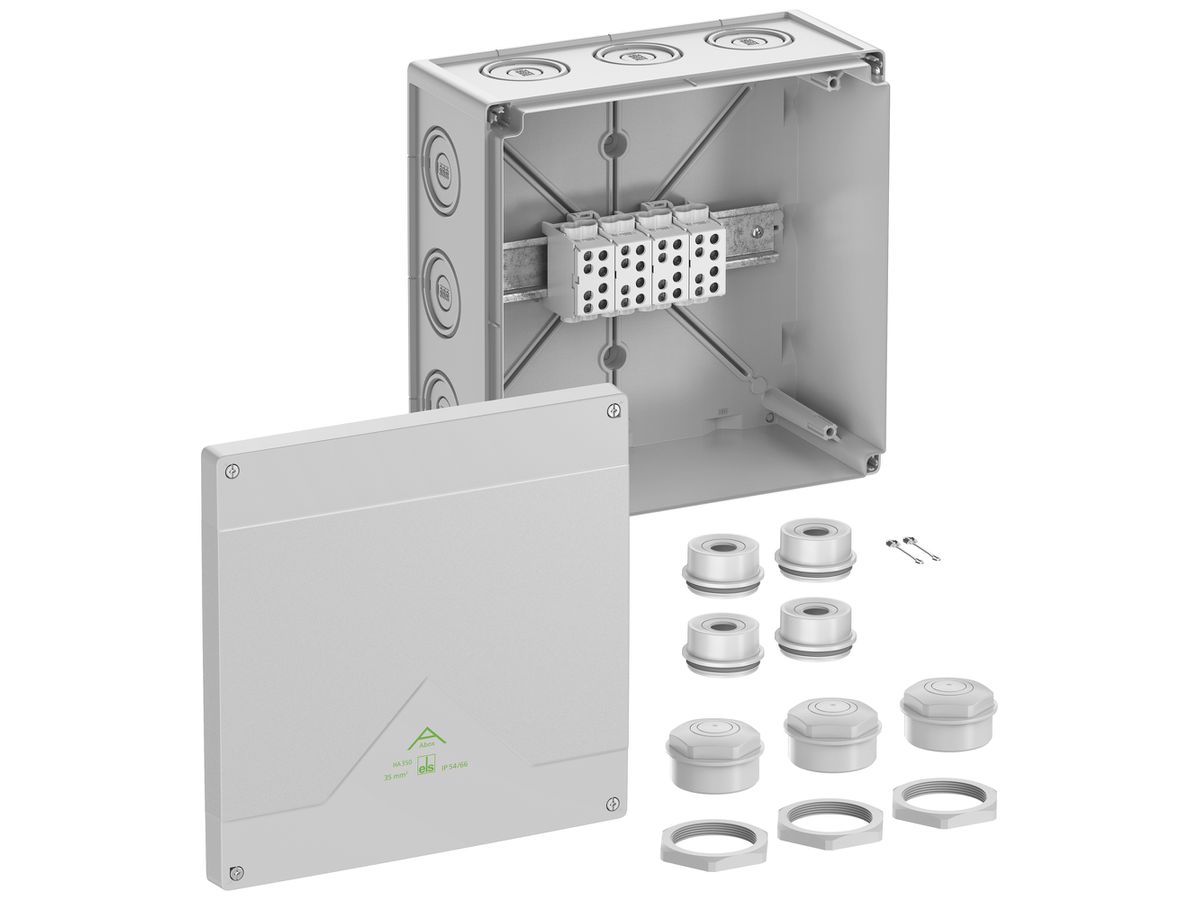

AP-Abzweigdose Demelectric Spelsberg Abox HA 350, Länge 252 mm, Breite 252 mm, Tiefe 120 mm, Schutzart IP66, Farbe grau, zertifiziert durch DLG (Ammoniakbeständigkeit), mit Ausschlagmembranen M20/M25/M40/M50 (4 rückseitig und 12 seitlich), innenliegende Befestigungsstellen, mit auf Normschiene montierten Hauptleitungsabzweigklemmen, 4-polig, klemmbar pro Pol Hauptleitung: 10…35 mm² starr (Cu/Al) und mehrdrätig (Cu), 10…25 mm² feindrähtig mit Aderendhülse (Cu), klemmbar pro Pol Abzweigleitung 1.5…25 mm² starr (Cu/Al) und mehrdrätig (Cu), 1.5…16 mm² feindrähtig mit Aderendhülse (Cu), Nennstrom nach EN 60947-7: 160 A (Cu) und 130 A (Al), im Lieferumfang: 4×Anbaustutzen IP55 M40 Dichtbereich 17…30 mm, 3Würgenippel IP54 M50 Dichtbereich 22…35 mm, Deckelverliersicherung

Zubehör

Mast-/Rohrbefestigung-Set Spelsberg MABF 215-1

ELDAS®-Nr:	152900374
Lieferanten-Art-Nr:	S89604001

Wird bestellt

Spezifikationen

Ausführung	Verbindungskasten
Max. Leiterquerschnitt	35.00 mm²
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	Nein
Montage unter Wasser	Nein
Einführung von hinten	Ja
Länge	252.00 mm
Breite	252.00 mm
Tiefe	120.00 mm
Anreihbar	Nein
Anzahl der Einführungen	16.00
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	Ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Ausführung Deckel	ohne
Transparenter Deckel	Nein
Deckelbefestigung	geschraubt
Vergiessbar	Nein
Mit Vergussmasse mitgeliefert	Nein
Plombierbar	Ja
Bemessungsisolationsspannung Ui	690.00 V
Funktionserhalt	ohne
Mit Abschirmung	Nein
Witterungsbeständig	Ja
Einsatztemperatur	-25.00 °C 55.00 °C
Explosionsgeprüfte Ausführung	Nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
