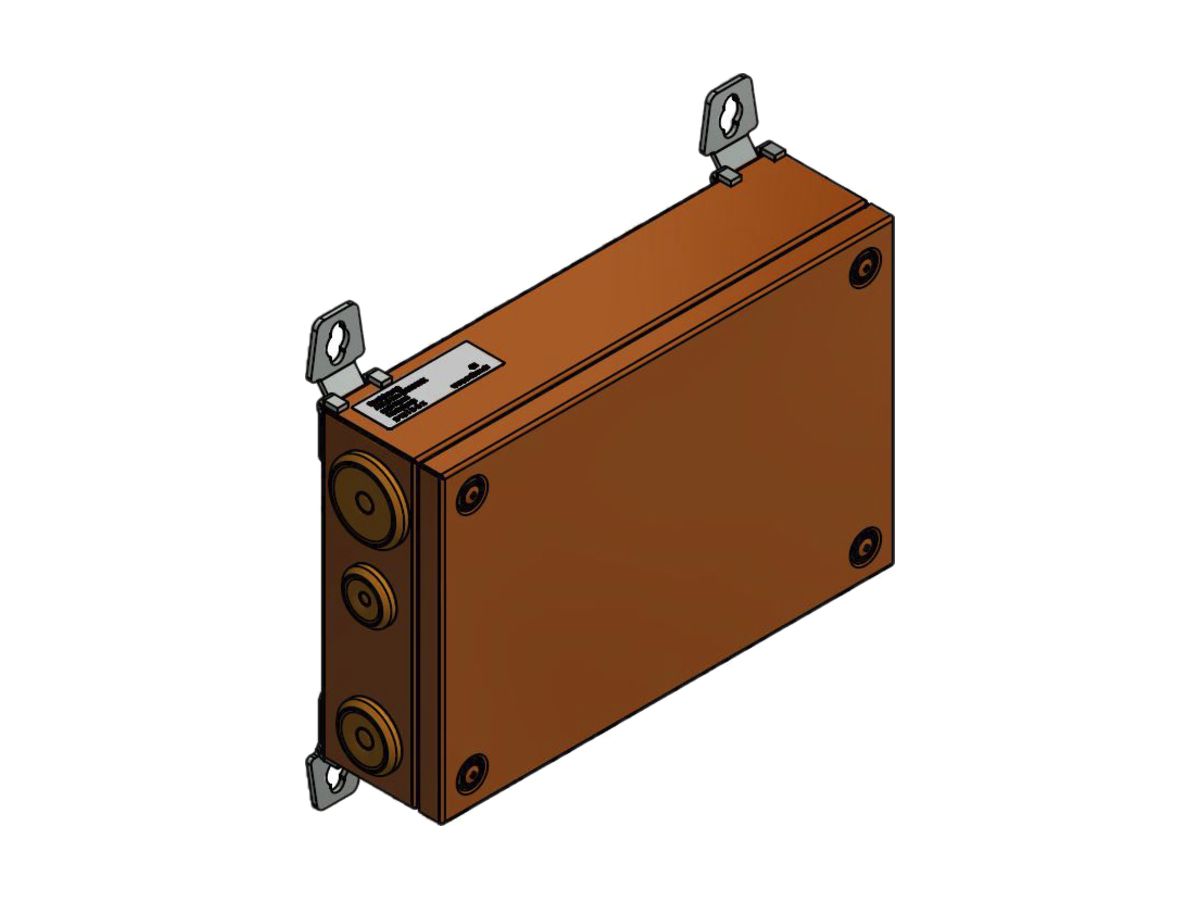

AP-Abzweigdose Swibox P90E1 E30-E90 IP66 200×300×80mm 5×16/3×6mm² or
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 152815749 |
|---|---|
| Lieferanten-Art-Nr | P90E1-2030081-16551 |
Beschreibung
AP-Abzweigdose Swibox P90E1-2030081-16551, mit Funktionserhalt E30…E90 (nach DIN 4102 / EN 61439), bestückt mit hochtemperaturbeständigen Keramikklemmen, 5-polig im Durchgang 2.5…16 mm². 5-polig im Abzweig 1.5…6 mm² (4× Keramikklemme 4-polig 16 mm² (Klemmbereich im Durchgang 2.5…16 mm²), 3× Keramikklemme 2-polig 6 mm² (Klemmbereich im Durchgang 1.5…6 mm²), 1× Keramikklemme 4-polig 6 mm² (Klemmbereich im Durchgang 1.5…6 mm²)1× PE-Klemme 35 mm² (Klemmbereich im Durchgang 2.5…35 mm²), 2× PE-Klemme 16 mm² (Klemmbereich im Durchgang 1.5…16 mm²), 3× Feinsicherung F 2 A / 250 V (von aussen zugänglich), Einführungen, 2× M32 (Ø 12…24 mm) und 3× M40 (Ø 19…30 mm), Schlagfestigkeit IK10, Gehäuse zertifiziert nach EN 61439, inkl. Betonschrauben
Spezifikationen
| Bestückung | Schraubklemme |
|---|---|
| Form | rechteckig |
| Montageart | Wand-/Deckenmontage |
| Montage im Erdreich | Nein |
| Montage unter Wasser | Nein |
| Einführung von hinten | Nein |
| Länge | 200.00 mm |
| Breite | 300.00 mm |
| Tiefe | 80.00 mm |
| Anreihbar | Nein |
| Anzahl der Einführungen | 5.00 |
| Art der Gehäusedurchführung | Dichtmembran |
| Werkstoff | Stahl |
| Halogenfrei | Ja |
| Farbe | orange |
| Schutzart (IP) | IP66 |
| Ausführung Deckel | Blinddeckel |
| Transparenter Deckel | Nein |
| Deckelbefestigung | Bajonettverschluss |
| Vergiessbar | Nein |
| Plombierbar | Nein |
| Bemessungsisolationsspannung Ui | 750.00 V |
| Funktionserhalt | E 90 |
| Mit Abschirmung | Nein |
| Witterungsbeständig | Nein |
| Einsatztemperatur |
|
| Explosionsgeprüfte Ausführung | Nein |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
