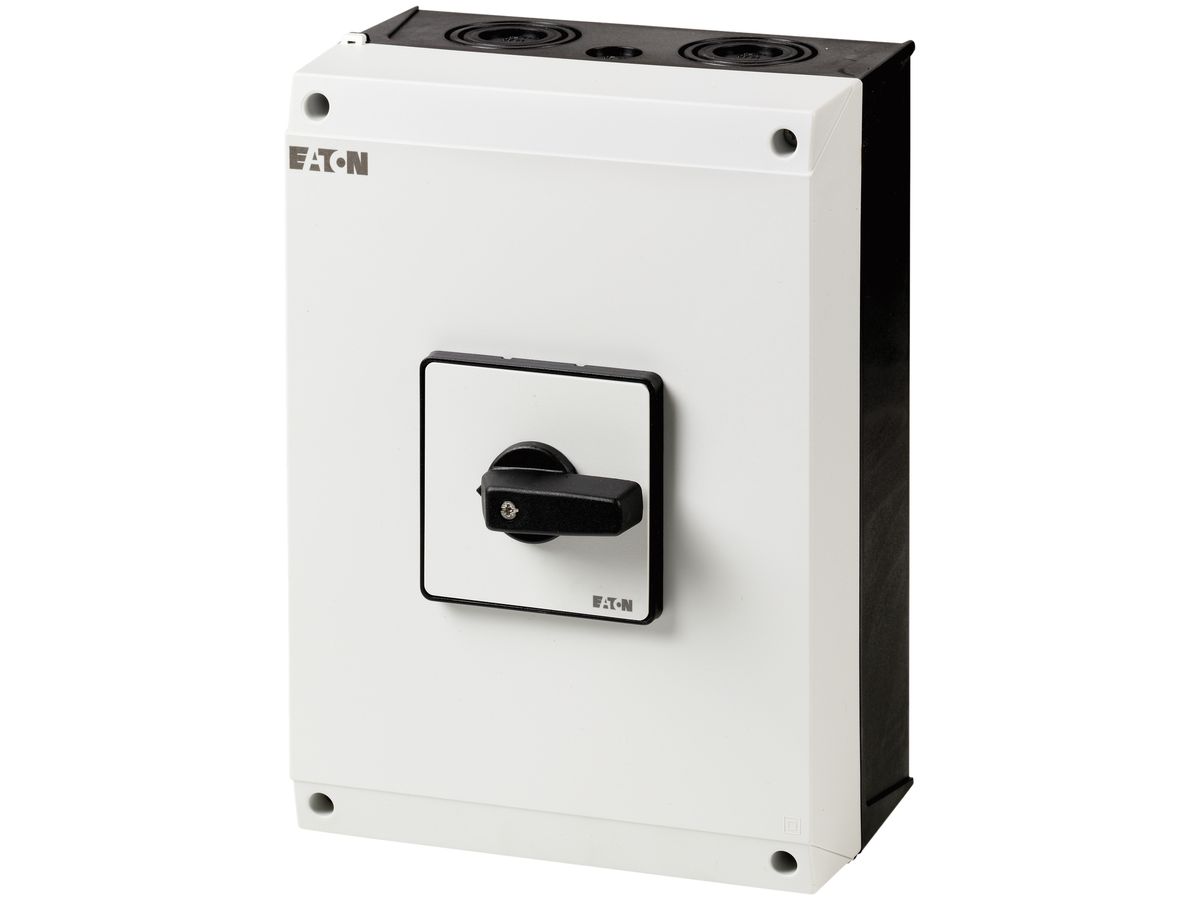

AP-Drehschalter ETN 100A/4L 0-1, N-vorauseilend

9 Stk

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	251550047
Lieferanten-Art-Nr	207385
Eldas Kapitel	6.61.4

Beschreibung

Drehschalter Eaton P3, 200×280 mm, Frontschild silbergrau, Griff schwarz, oben und unten je 3 Einführungen 1×M20 und 2×M25/50 ausbrechbar, Schaltwinkel 90°, N-vorauseilend

Spezifikationen

Ausführung als Hauptschalter	Nein
Ausführung als Wartungs-/Reparaturschalter	Nein
Ausführung als Sicherheitsschalter	Nein
Ausführung als NOT-AUS-Einrichtung	Nein
Ausführung als Wendeschalter	Nein
Max. Bemessungsbetriebsspannung Ue bei AC	690.00 V
Bemessungsbetriebsspannung	690.00 V 690.00 V
Bemessungsdauerstrom Iu	100.00 A
Bemessungsdauerstrom bei AC-21, 400 V	100.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	37.00 kW
Bemessungskurzzeitstromfestigkeit Icw	2.00 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	55.00 kW
Schaltleistung bei 400 V	55.00 kW
Bedingter Bemessungskurzschlussstrom Iq	4.00 kA
Polzahl	4.00
Anzahl der Hilfskontakte als Öffner	0.00
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Wechsler	0.00
Motorantrieb optional	Nein
Motorantrieb integriert	Nein
Spannungsauslöser optional	Nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	Ja
Geeignet für Frontbefestigung 4-Loch	Nein
Geeignet für Frontbefestigung Zentral	Nein
Geeignet für Verteilereinbau	Nein
Geeignet für Zwischenbau	Nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	Nein
Anschlussart Hauptstromkreis	Schraubanschluss
Schutzart (IP), frontseitig	IP65
Breite	200.00 mm
Höhe	280.00 mm
Tiefe	162.00 mm
