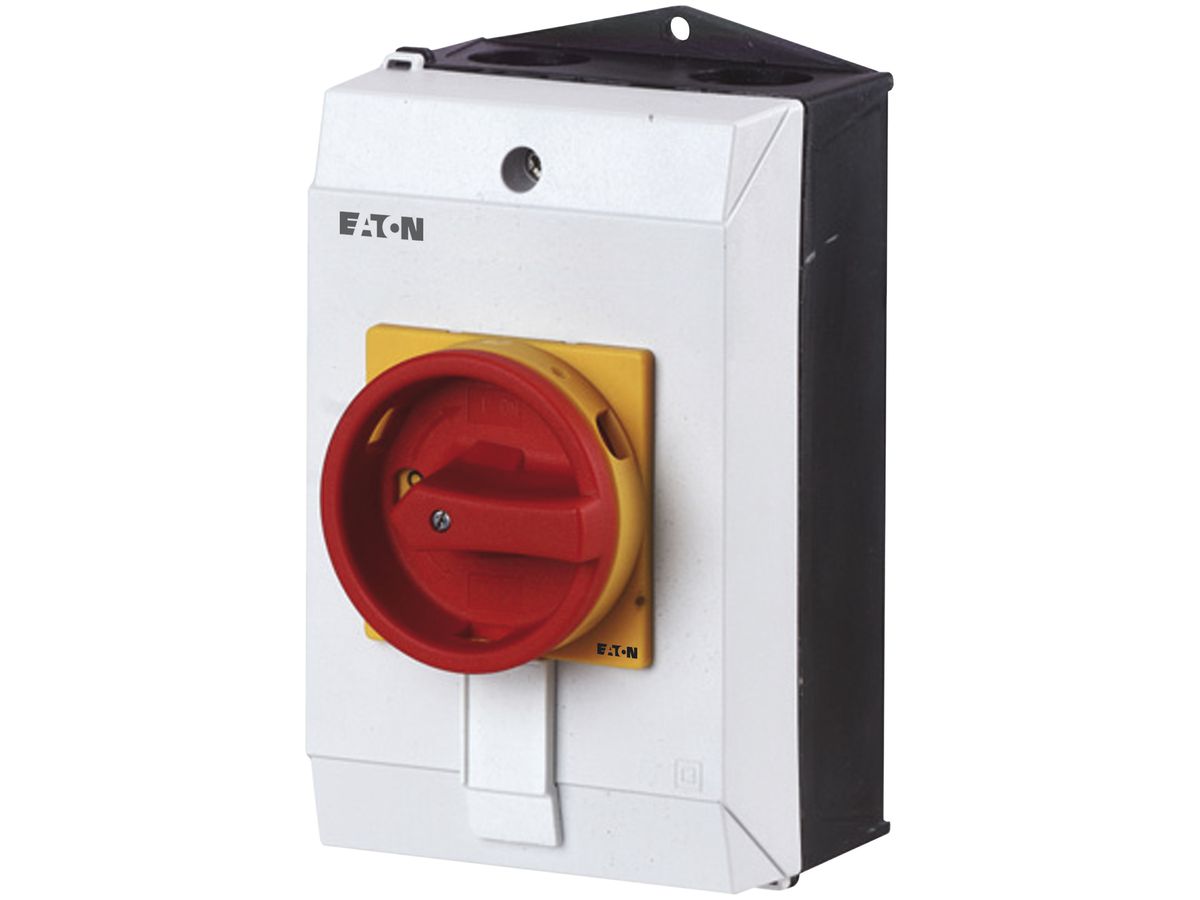

AP-Drehschalter ETN 20A/3L
5 Stk
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 220141087 |
|---|---|
| Lieferanten-Art-Nr | 207157 |
| Eldas Kapitel | 6.61.9 |
Beschreibung
Anlageschalter Eaton T0, 80×120/137 mm, Griff mit Abschliessvorrichtung gelb-rot, oben und unten je 2 Einführungen M20 ausbrechbar, Schaltwinkel 90°, mit Hilfskontakt, 2 Schliesser, 1 Öffner
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung | 400.00 V |
| Bemessungsdauerstrom Iu | 20.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 13.30 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 20.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5.50 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.32 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5.50 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 6.00 kA |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 1.00 |
| Anzahl der Hilfskontakte als Schliesser | 2.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | Ja |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Knebel |
| Verriegelbar | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Schutzart (NEMA) | 12 |
| Breite | 80.00 mm |
| Höhe | 137.00 mm |
| Tiefe | 110.00 mm |
