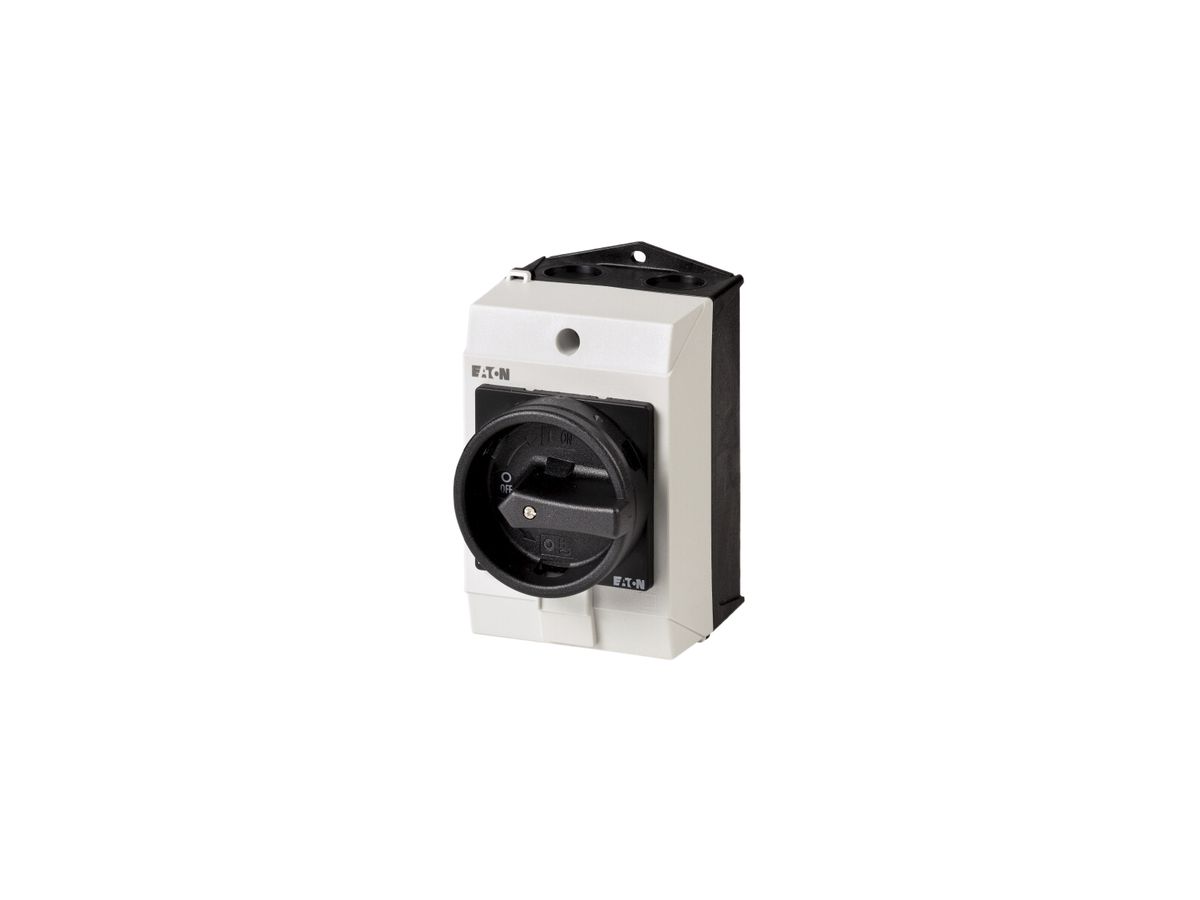

AP-Hauptschalter Eaton, T0, 4-polig, 20A, HALT-Funktion, mit Drehgriff schwarz

123 Stk

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	220340027
Lieferanten-Art-Nr	218979

Beschreibung

AP-Hauptschalter Eaton, Typkenner T0, Halt-Funktion, mit Sperrkranz, Schaltwinkel 90°, Bemessungsbetriebsleistung AC 23 A, 50…60 Hz, 400 V, 2 Baueinheiten, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

Spezifikationen

Ausführung als Hauptschalter	Ja
Ausführung als Wartungs-/Reparaturschalter	Ja
Ausführung als Sicherheitsschalter	Nein
Ausführung als NOT-AUS-Einrichtung	Nein
Ausführung als Wendeschalter	Nein
Anzahl der Schalter	1.00
Max. Bemessungsbetriebsspannung Ue bei AC	690.00 V
Bemessungsbetriebsspannung	400.00 V
Bemessungsdauerstrom Iu	20.00 A
Bemessungsdauerstrom bei AC-23, 400 V	13.30 A
Bemessungsdauerstrom bei AC-21, 400 V	20.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5.50 kW
Bemessungskurzzeitstromfestigkeit Icw	0.32 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	5.50 kW
Bedingter Bemessungskurzschlussstrom Iq	6.00 kA
Polzahl	4.00
Anzahl der Hilfskontakte als Öffner	0.00
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Wechsler	0.00
Motorantrieb optional	Nein
Motorantrieb integriert	Nein
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	Ja
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	Ja
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	Nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	80.00 mm
Höhe	137.00 mm
Tiefe	110.00 mm
