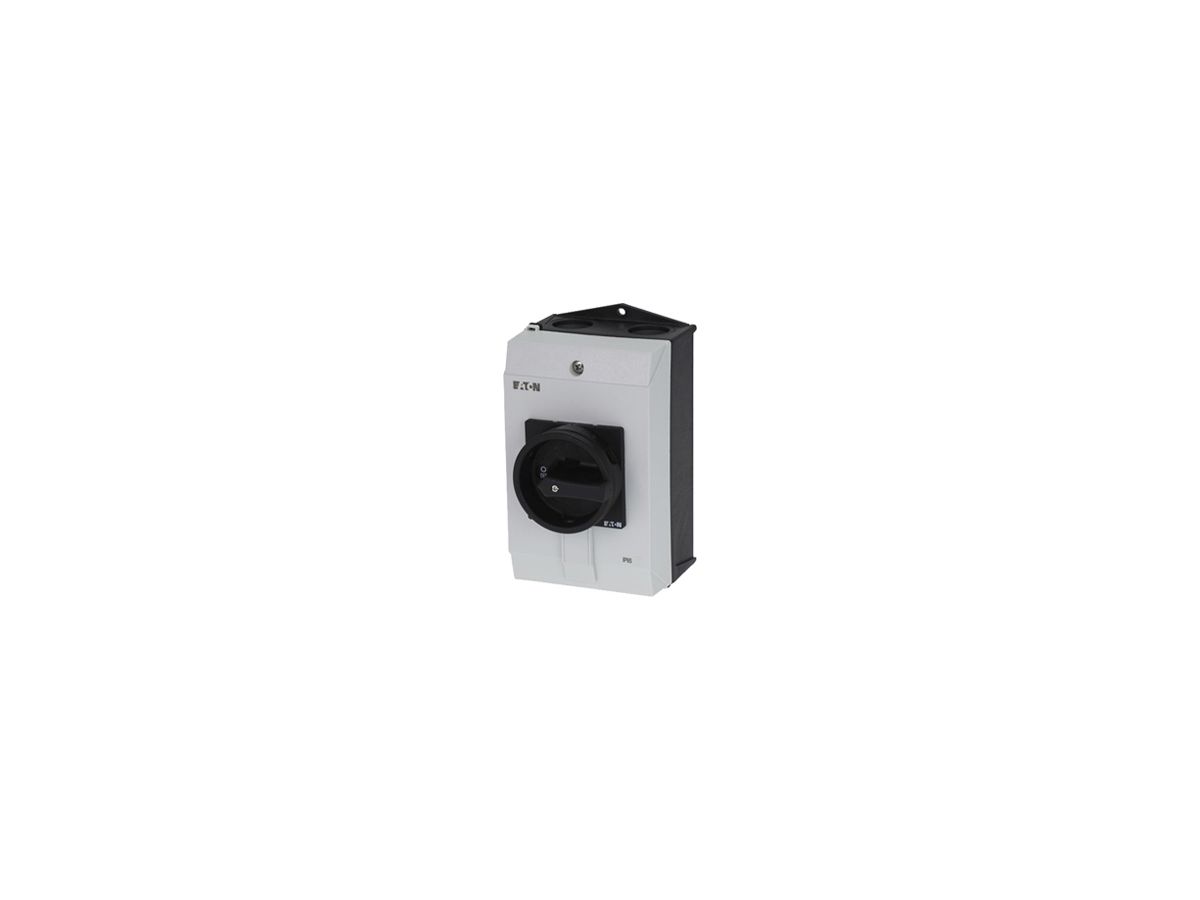

AP-Lasttrennschalter Eaton P1-40/I2/SVB-SW/N 4P 40A 690V IP65 schwarz
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 252633329 |
|---|---|
| Lieferanten-Art-Nr | 199914 |
Beschreibung
AP-Lasttrennschalter Eaton P1-40/I2/SVB-SW/N, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Polzahl 4, Bemessungsdauerstrom Iu 40 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 15 kW, Bemessungsbetriebsleistung bei AC-23 400 V 22 kW, Bemessungskurzzeitstromfestigkeit Icw 0.64 kA, Schaltleistung bei 400 V 22 kW, bedingter Bemessungskurzschlussstrom Iq 80 kA, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements Türkupplungsdrehantrieb, Farbe des Betätigungselements schwarz, Breite 100 mm, Höhe 180 mm, Tiefe 115 mm, Farbe des Sperrkranzes schwarz, abschliessbar in 0-Stellung
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 40.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 40.00 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 40.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15.00 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22.00 kW |
| Schaltleistung bei 400 V | 22.00 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80.00 kA |
| Polzahl | 4.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Nein |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | Nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 100.00 mm |
| Höhe | 180.00 mm |
| Tiefe | 115.00 mm |
