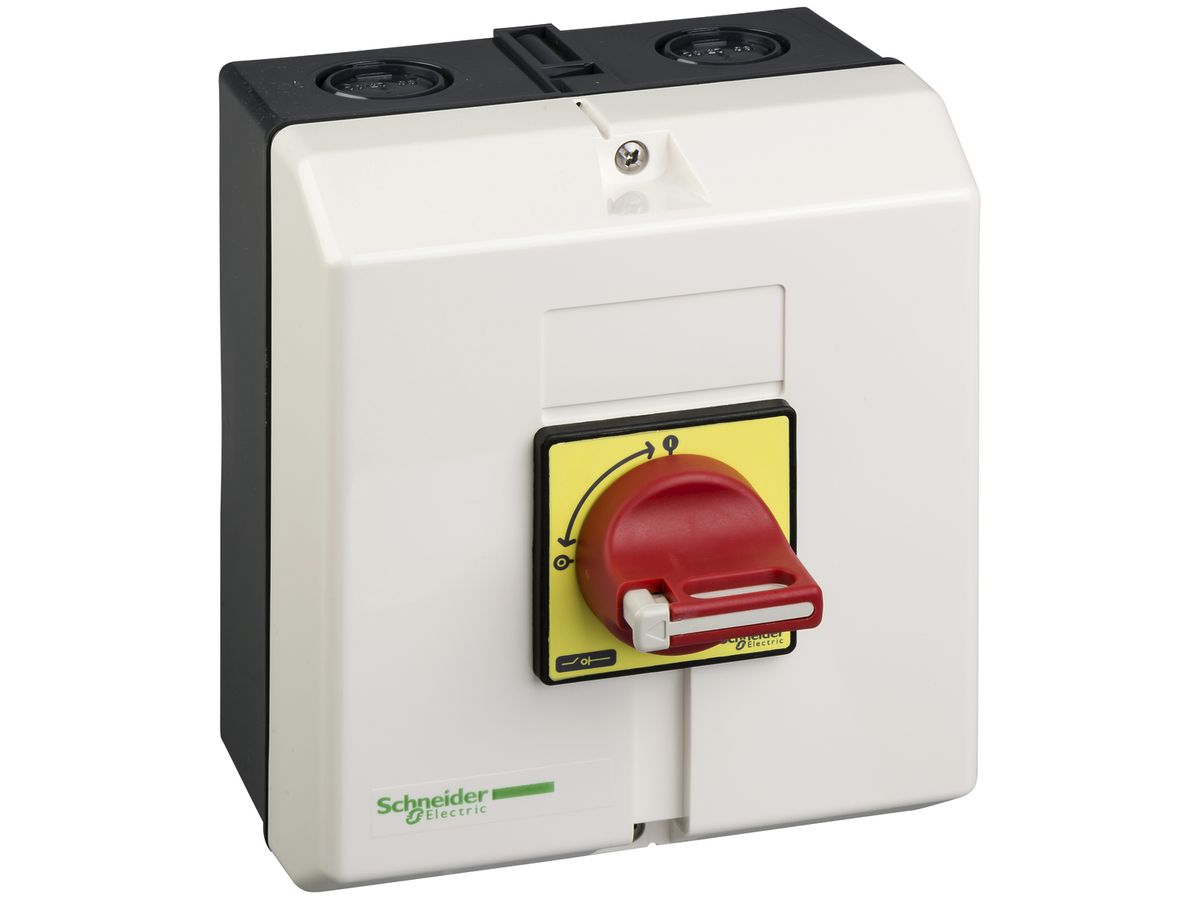

AP-Not-Aus-Anlageschalter Schneider Electric Vario 50A 3P rot IP65
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 252580019 |
|---|---|
| Lieferanten-Art-Nr | VCF3GE |
| Eldas Kapitel | 6.61.6 |
Beschreibung
AP-Not-Aus-Anlageschalter Schneider Electric Vario, Ausführung als Hauptschalter, Ausführung als NOT-AUS-Einrichtung, Anzahl der Schalter 1, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsspannung 690 V, Bemessungsdauerstrom Iu 50 A, Bemessungsdauerstrom bei AC-23, 400 V 41.5 A, Bemessungsdauerstrom bei AC-21, 400 V 50 A, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungskurzzeitstromfestigkeit Icw 0.756 kA, Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW, Schaltleistung bei 400 V 30 kW, bedingter Bemessungskurzschlussstrom Iq 10 kA, Polzahl 3, Farbe des Betätigungselements rot, Ausführung des Betätigungselements Drehknopf, verriegelbar, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Breite 157 mm, Höhe 180 mm, Tiefe 152 mm, mit gelber Frontplatte, abschliessbar mit Vorhängeschlössern (Vorhängeschlösser nicht enthalten), enthält einen 3-poligen Vario V0-Schalterkörper mit 2 möglichen Anbauten für Zusatzmodule, Aufputzgehäuse mit Schraubbefestigung, 2 Vorprägungen für Kabelverschraubungen oben und unten, plombierbarer Deckel, IEC 60947-4-1, Green Premium konform
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 50.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 41.50 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 50.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18.50 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.76 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22.00 kW |
| Schaltleistung bei 400 V | 30.00 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 10.00 kA |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Drehknopf |
| Verriegelbar | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 157.00 mm |
| Höhe | 180.00 mm |
| Tiefe | 152.00 mm |
