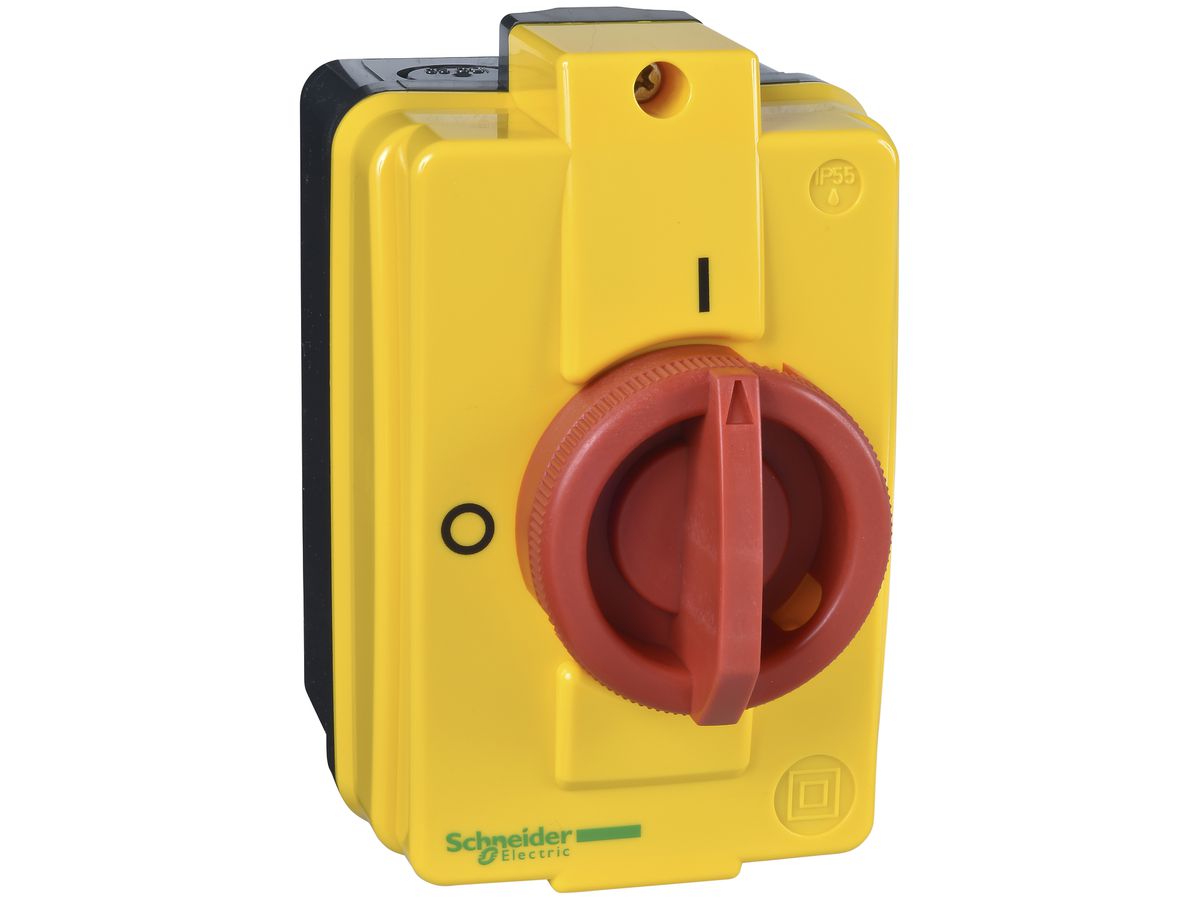

AP-Not-Aus-Schalter Schneider Electric Vario 10A 3P rot IP65
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 252080029 |
|---|---|
| Lieferanten-Art-Nr | VCFN12GE |
| Eldas Kapitel | 6.59.8 |
Beschreibung
AP-Not-Aus-Schalter Schneider Electric Vario, Ausführung als Hauptschalter, Ausführung als NOT-AUS-Einrichtung, Anzahl der Schalter 1, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsspannung 690 V, Bemessungsdauerstrom Iu 10 A, Bemessungsdauerstrom bei AC-23, 400 V 8.1 A, Bemessungsdauerstrom bei AC-21, 400 V 10 A, Bemessungsbetriebsleistung bei AC-3, 400 V 3 kW, Bemessungskurzzeitstromfestigkeit Icw 0.14 kA, Bemessungsbetriebsleistung bei AC-23, 400 V 4 kW, Schaltleistung bei 400 V 5.5 kW, bedingter Bemessungskurzschlussstrom Iq 6 kA, Polzahl 3, Farbe des Betätigungselements rot, Ausführung des Betätigungselements Drehknopf, verriegelbar, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Breite 82.5 mm, Höhe 131 mm, Tiefe 106 mm, mit gelbem Gehäuse, abschliessbar mit Vorhängeschlössern (Vorhängeschlösser nicht enthalten), enthält einen 3-poligen Vario VN 12-Schalterkörper mit 2 möglichen Anbauten für Zusatzmodule, Aufputzgehäuse mit Schraubbefestigung, 2 Vorprägungen für Kabelverschraubungen oben und unten, IEC 60947-4-1
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 10.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 8.10 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 10.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 3.00 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.14 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 4.00 kW |
| Schaltleistung bei 400 V | 5.50 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 6.00 kA |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Nein |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Drehknopf |
| Verriegelbar | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 82.50 mm |
| Höhe | 131.00 mm |
| Tiefe | 106.00 mm |
