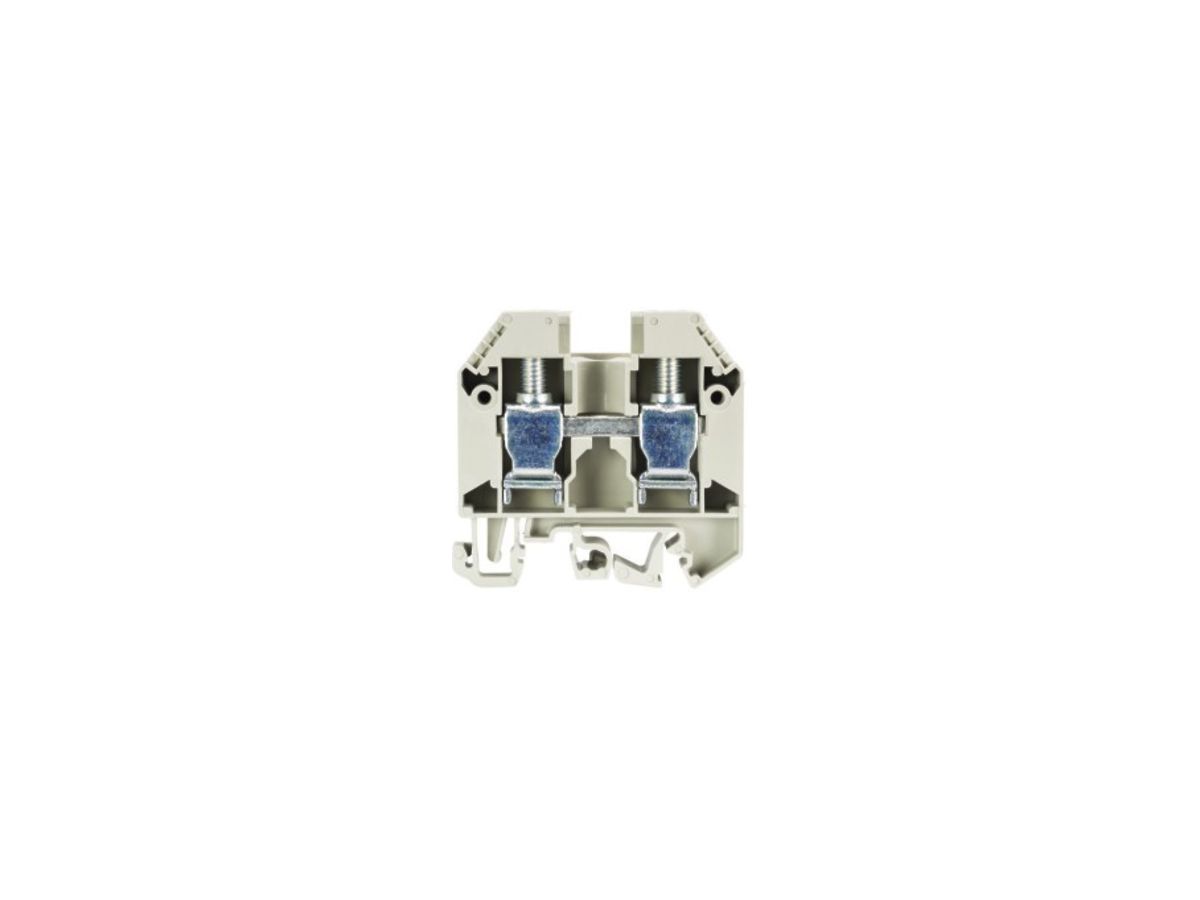

Durchgangs-Reihenklemme WKN 1.5…25mm² 71A 1000V 2×Schraub.1 Et.Sch.TH35/G32 hgu

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Artikel-Nr	158120536
Lieferanten-Art-Nr	57.516.0155.0
Eldas Kapitel	4.148.5

Beschreibung

Durchgangs-Reihenklemme Wieland Electric WKN, anschliessbarer Leiterquerschnitt eindrähtig 1.5…25 mm², Bemessungsstrom In 71 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart Hut-/G-Schiene TH35/G32, Farbe hellgrau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -40…55 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V0, Abschlussplatte erforderlich, Explosionsgeprüfte Ausführung "Ex e", Breite 12 mm, Höhe 59.3 mm, Tiefe 57.5 mm, Klemmkörper und Schrauben aus rostfreiem Stahl (A2), beidseitig 4-stellige Bezeichnungsmöglichkeit, Isolierkörper Polyamid 6/6, UL 94 V 0

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	4.00 mm² 16.00 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1.50 mm² 16.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	1.50 mm² 25.00 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	1.50 mm² 16.00 mm²
Bemessungsstrom In	71.00 A
Bemessungsspannung	1000.00 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1.00
Anzahl der Klemmstellen je Etage	2.00
Montageart	Hut-/G-Schiene TH35/G32
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-40.00 °C 55.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V0
Breite	12.00 mm
Höhe	59.30 mm
Tiefe	57.50 mm
Explosionsgeprüfte Ausführung "Ex e"	Ja
Abschlussplatte erforderlich	Ja
Farbe	grau
Etagen intern gebrückt	Nein
