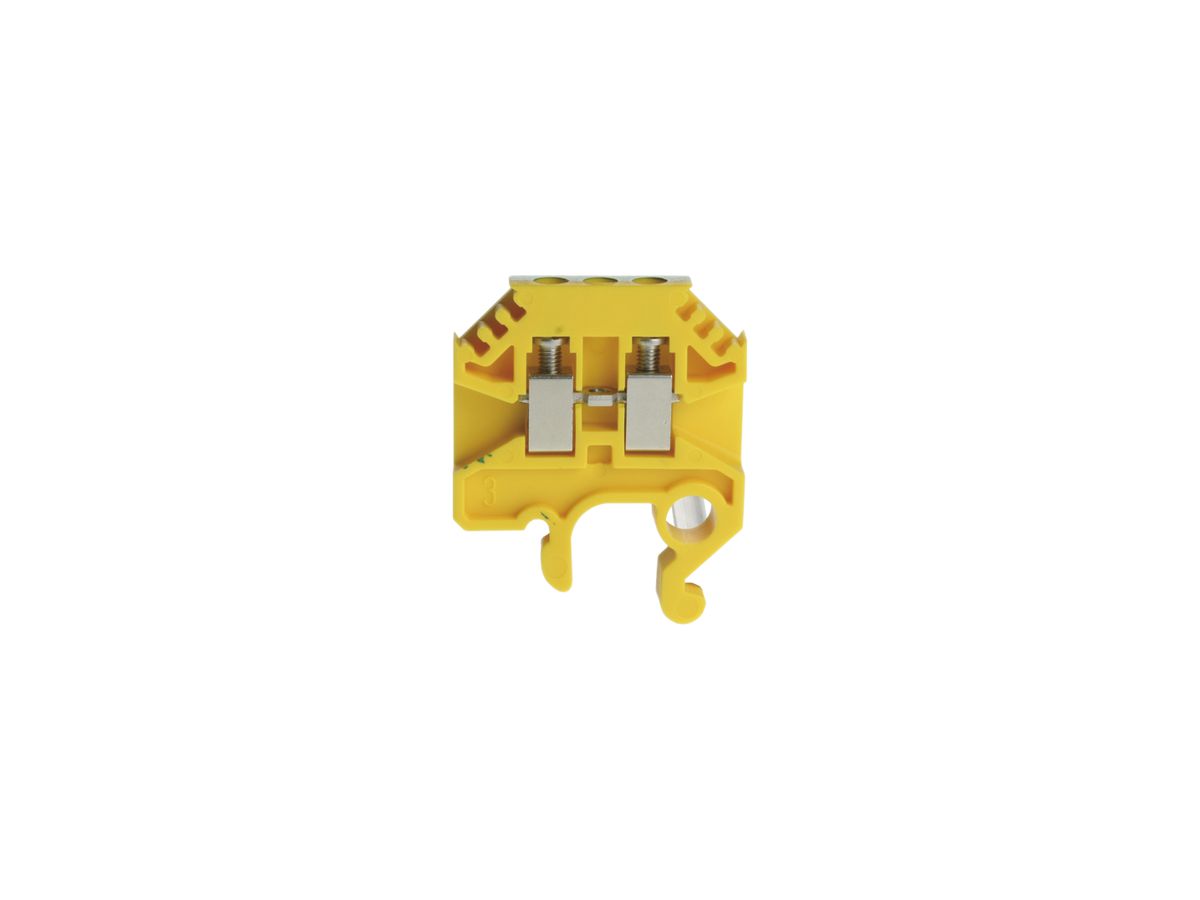

Durchgangs-Reihenklemme Woertz 0.5…2.5mm² 20A 800V Schraub.2×1 TH35/G32 gn/gb

10 Stk

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	158220167
Lieferanten-Art-Nr	3700E
Eldas Kapitel	4.133.3

Beschreibung

Durchgangs-Reihenklemme Woertz , anschliessbarer Leiterquerschnitt eindrähtig 0.5…2.5 mm², Bemessungsstrom In 20 A, Bemessungsspannung 800 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart Hut-/G-Schiene TH35/G32, Farbe grün/gelb, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Breite 6 mm, Höhe 31 mm, Tiefe 36 mm, Isolierkörper Polyamid 6/6, Schrauben Stahl, beidseitig 3-stellige Bezeichnungsmöglichkeit, für Querverbindungen über den Klemmen

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	0.50 mm² 2.50 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	0.50 mm² 2.50 mm²
Bemessungsstrom In	20.00 A
Bemessungsspannung	800.00 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1.00
Anzahl der Klemmstellen je Etage	2.00
Montageart	Hut-/G-Schiene TH35/G32
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60.00 °C 105.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V2
Breite	6.00 mm
Höhe	31.00 mm
Tiefe	36.00 mm
Explosionsgeprüfte Ausführung "Ex e"	Nein
Abschlussplatte erforderlich	Ja
Farbe	grün/gelb
Etagen intern gebrückt	Nein
