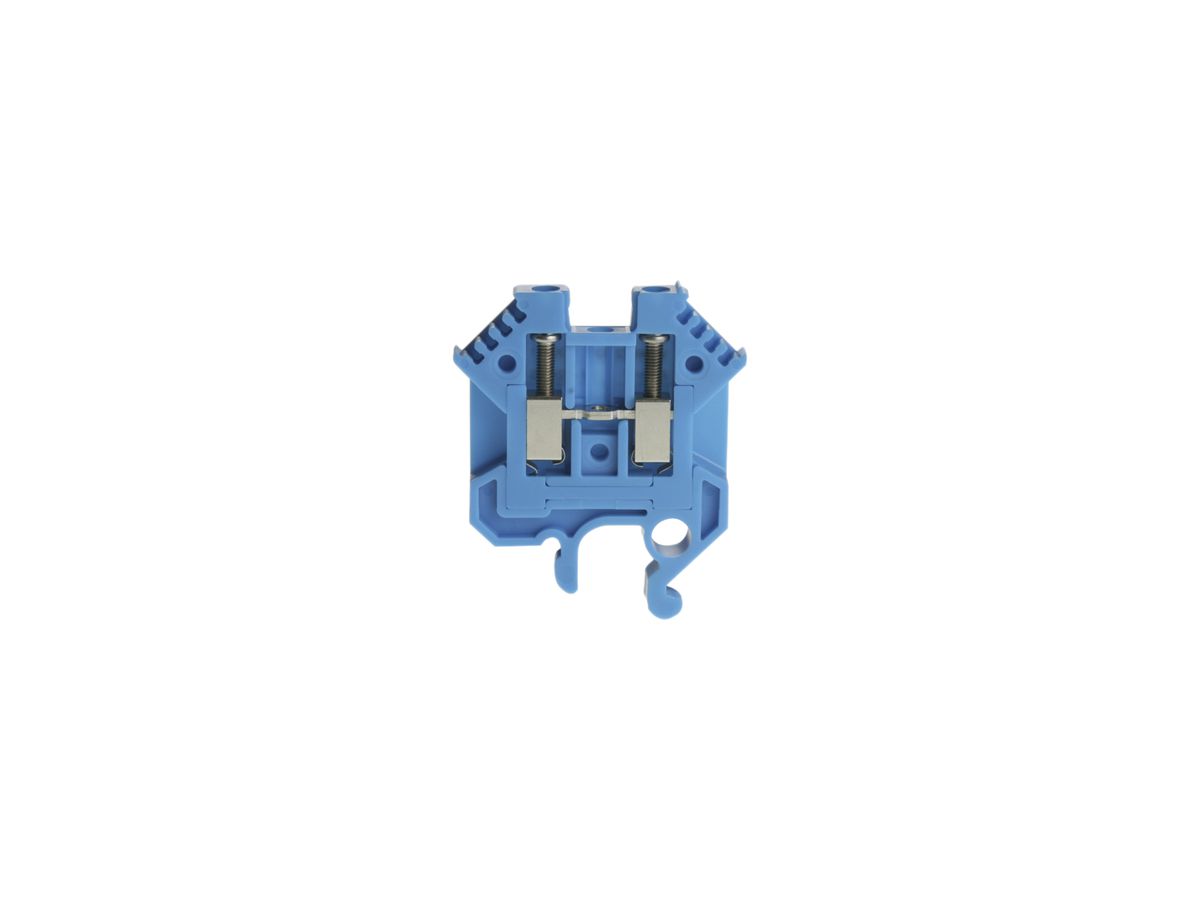

Durchgangs-Reihenklemme Woertz 6…16mm² 76A 1000V Schraubansch.2×1 G-Schiene blau
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 158210557 |
|---|---|
| Lieferanten-Art-Nr | 3304BL |
| Eldas Kapitel | 4.134.2 |
Beschreibung
Durchgangs-Reihenklemme Woertz , anschliessbarer Leiterquerschnitt eindrähtig 6…16 mm², Bemessungsstrom In 76 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart G-Schiene, Farbe blau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Breite 11 mm, Höhe 55 mm, Tiefe 51 mm, Schrauben und Federn aus rostfreiem Stahl (A2), Drahteinführungen trichterförmig, beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt
Spezifikationen
| Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
|
|---|---|
| Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
|
| Anschliessbarer Leiterquerschnitt eindrähtig |
|
| Anschliessbarer Leiterquerschnitt mehrdrähtig |
|
| Bemessungsstrom In | 76.00 A |
| Bemessungsspannung | 1000.00 V |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Anzahl der Etagen | 1.00 |
| Anzahl der Klemmstellen je Etage | 2.00 |
| Montageart | G-Schiene |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur |
|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V2 |
| Breite | 11.00 mm |
| Höhe | 55.00 mm |
| Tiefe | 51.00 mm |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Abschlussplatte erforderlich | Ja |
| Farbe | blau |
| Etagen intern gebrückt | Nein |
