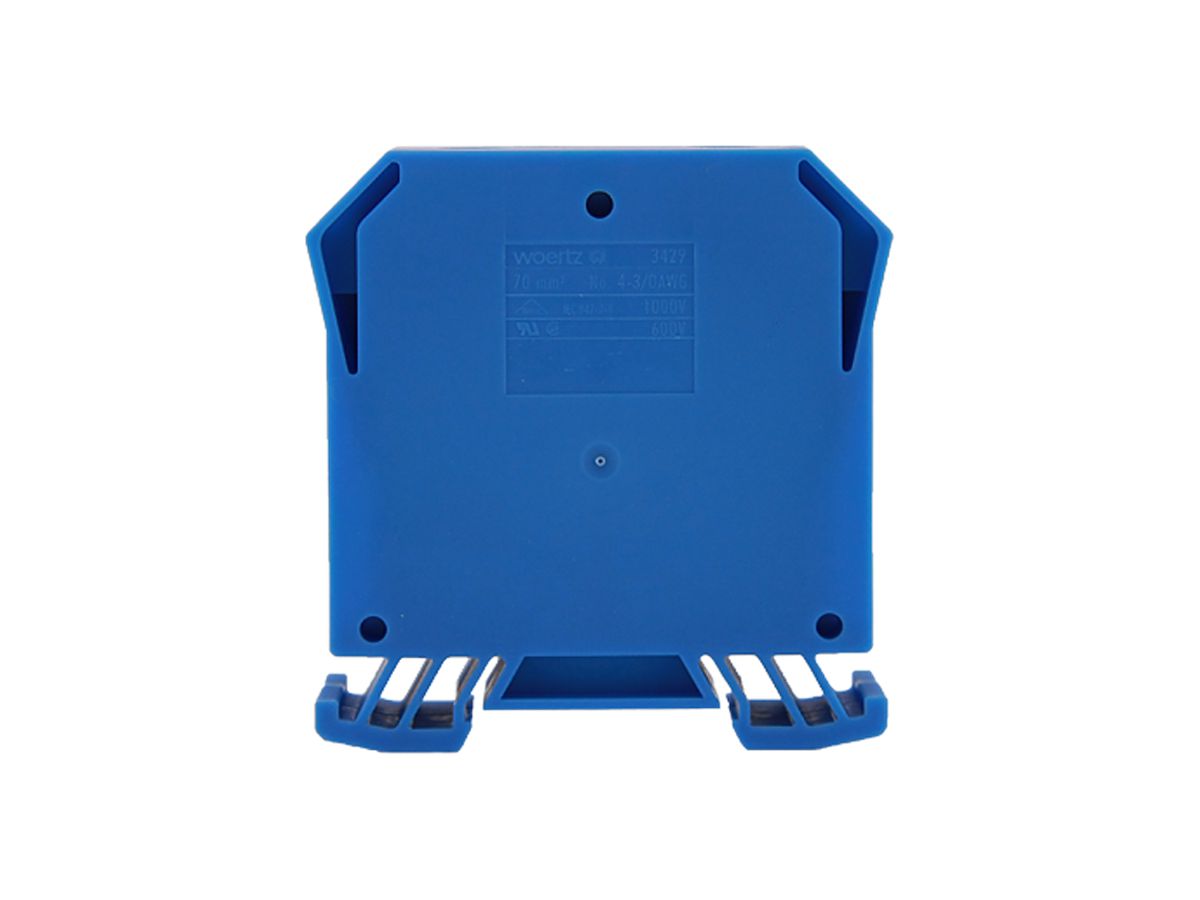

Durchgangs-Reihenklemme Woertz Ex 35…70mm² 192A 1000V Schraubansch.2×1 TH35 blau

Durchgangs-Reihenklemme Woertz Ex 35…70mm² 192A 1000V Schraubansch.2×1 TH35 blau

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 158180957
Lieferanten-Art-Nr 3429BLEX

Beschreibung

Durchgangs-Reihenklemme Woertz Ex, anschliessbarer Leiterquerschnitt eindrähtig 35…70 mm², Bemessungsstrom In 192 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart TH35, Farbe blau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Explosionsgeprüfte Ausführung "Ex e", Breite 23 mm, Höhe 74 mm, Tiefe 71 mm, Schrauben und Federn aus rostfreiem Stahl (A2), Drahteinführungen trichterförmig, beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt, zweiteilig, ATEX 95-konform, EEx e, Rohrprofil rechteckig, Messing vernickelt, lnbus-Schrauben, Schlüsselweite 6 mm

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
  • 35.00 mm²
  • 70.00 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse
  • 35.00 mm²
  • 70.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig
  • 35.00 mm²
  • 70.00 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig
  • 35.00 mm²
  • 70.00 mm²
Bemessungsstrom In 192.00 A
Bemessungsspannung 1000.00 V
Ausführung elektrischer Anschluss 1 Schraubanschluss
Ausführung elektrischer Anschluss 2 Schraubanschluss
Anzahl der Etagen 1.00
Anzahl der Klemmstellen je Etage 2.00
Montageart Hutschiene TH35
Werkstoff des Isolierkörpers Thermoplast
Betriebstemperatur
  • -60.00 °C
  • 105.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94 V2
Breite 23.00 mm
Höhe 74.00 mm
Tiefe 71.00 mm
Explosionsgeprüfte Ausführung "Ex e" Ja
Abschlussplatte erforderlich Ja
Farbe blau
Etagen intern gebrückt Nein

Downloads

REACh Deklaration (613.5 KB)

Download
