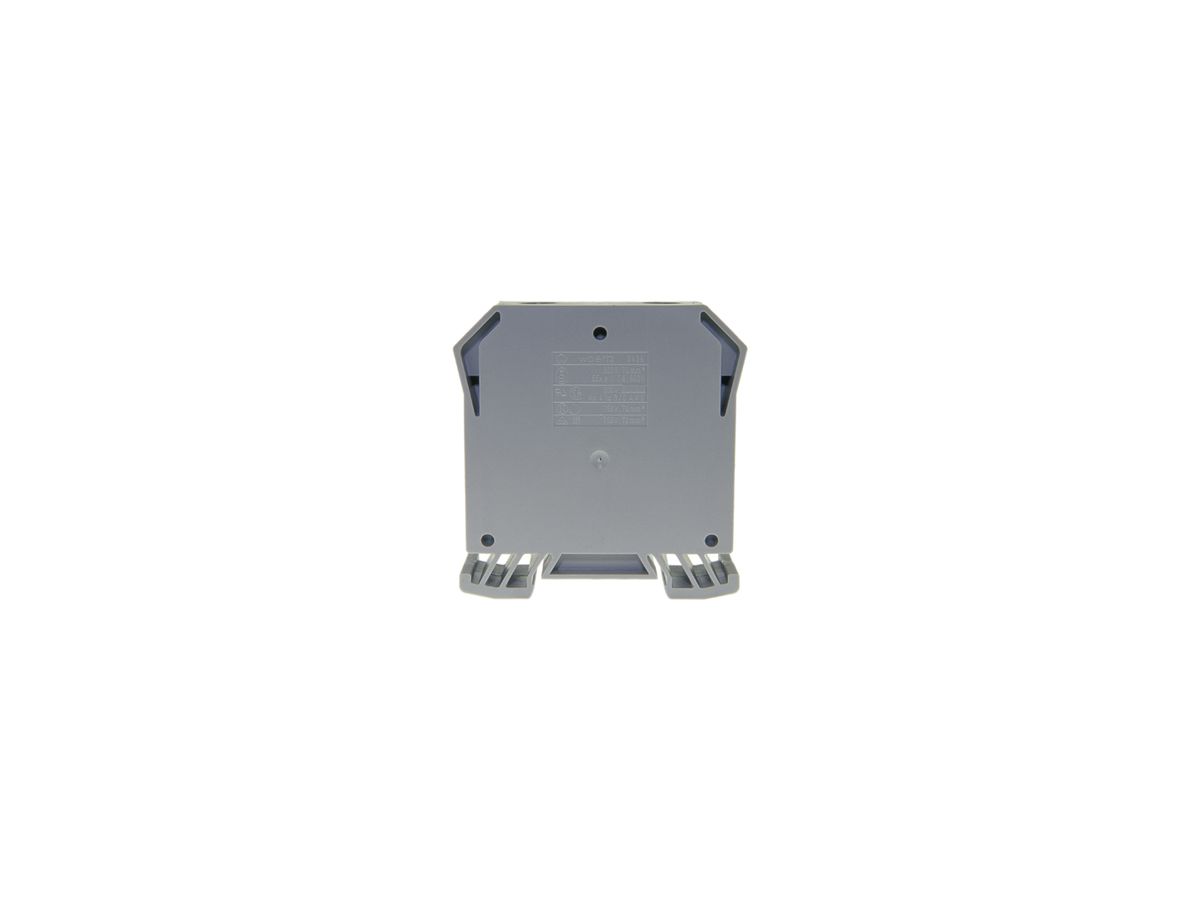

Durchgangs-Reihenklemme Woertz Ex 35…70mm² 192A 1000V Schraubansch.2×1 TH35 grau

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	158180937
Lieferanten-Art-Nr	3429GREX

Beschreibung

Durchgangs-Reihenklemme Woertz Ex, anschliessbarer Leiterquerschnitt eindrähtig 35…70 mm², Bemessungsstrom In 192 A, Bemessungsspannung 1000 V, Ausführung elektrischer Anschluss 1 Schraubanschluss, Ausführung elektrischer Anschluss 2 Schraubanschluss, Anzahl der Klemmstellen je Etage 2, Anzahl der Etagen 1, Montageart TH35, Farbe grau, Werkstoff des Isolierkörpers Thermoplast, Betriebstemperatur -60…105 °C, Brennbarkeitsklasse des Isolierstoffs nach UL94 V2, Abschlussplatte erforderlich, Explosionsgeprüfte Ausführung "Ex e", Breite 23 mm, Höhe 74 mm, Tiefe 71 mm, Schrauben und Federn aus rostfreiem Stahl (A2), Drahteinführungen trichterförmig, beidseitig 4-stellige Bezeichnungsmöglichkeit, für Querverbindungen versenkt, zweiteilig, ATEX 95-konform, EEx e, Rohrprofil rechteckig, Messing vernickelt, lnbus-Schrauben, Schlüsselweite 6 mm

Spezifikationen

Anschliessbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	35.00 mm² 70.00 mm²
Anschliessbarer Leiterquerschnitt feindrähtig mit Aderendhülse	35.00 mm² 70.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig	35.00 mm² 70.00 mm²
Anschliessbarer Leiterquerschnitt mehrdrähtig	35.00 mm² 70.00 mm²
Bemessungsstrom In	192.00 A
Bemessungsspannung	1000.00 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Schraubanschluss
Anzahl der Etagen	1.00
Anzahl der Klemmstellen je Etage	2.00
Montageart	Hutschiene TH35
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60.00 °C 105.00 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94	V2
Breite	23.00 mm
Höhe	74.00 mm
Tiefe	71.00 mm
Explosionsgeprüfte Ausführung "Ex e"	Ja
Abschlussplatte erforderlich	Ja
Farbe	grau
Etagen intern gebrückt	Nein
