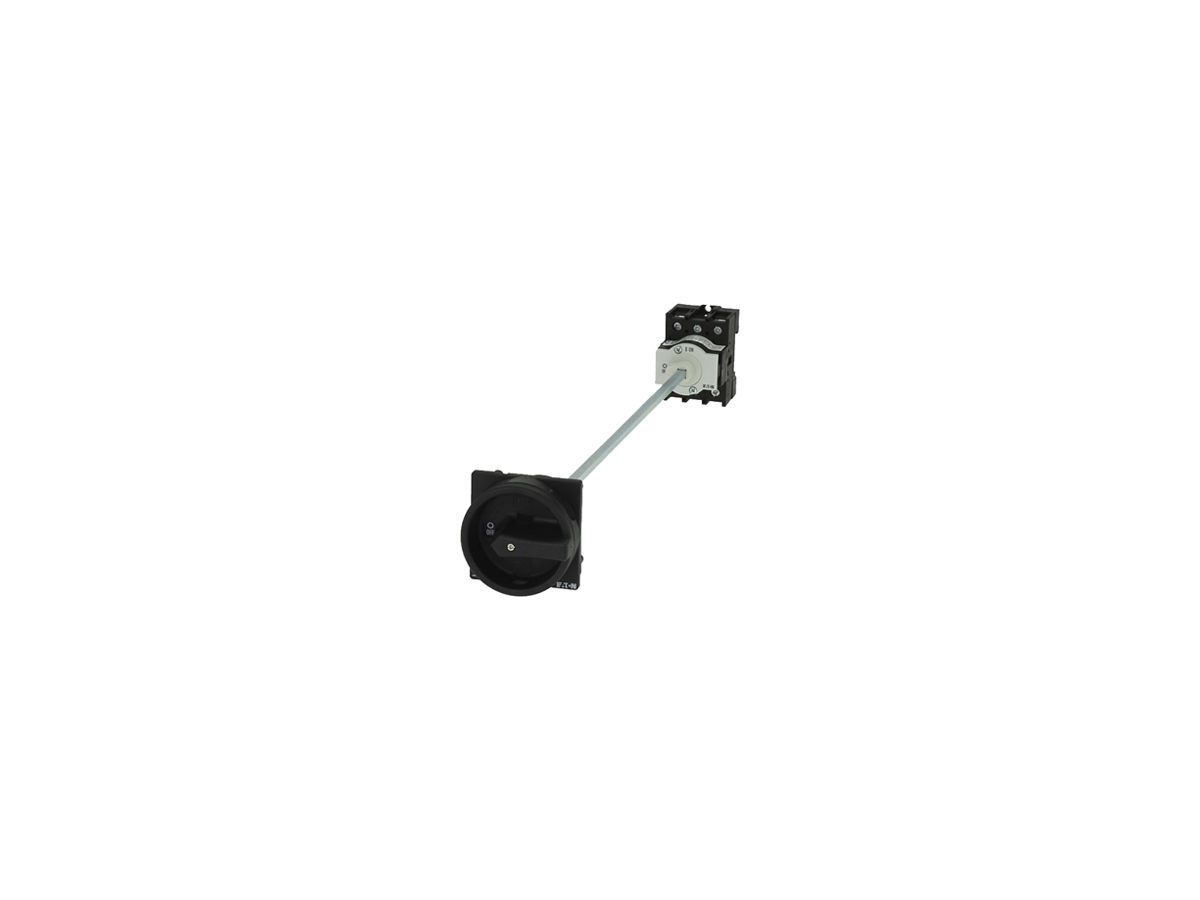

EB-Lasttrennschalter Eaton P1-40/M4/SVB-SW 3P 40A 690V IP65 schwarz
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 252633509 |
|---|---|
| Lieferanten-Art-Nr | 199940 |
Beschreibung
EB-Lasttrennschalter Eaton P1-40/M4/SVB-SW, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Polzahl 3, Bemessungsdauerstrom Iu 40 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 15 kW, Bemessungsbetriebsleistung bei AC-23 400 V 22 kW, Bemessungskurzzeitstromfestigkeit Icw 0.64 kA, Schaltleistung bei 400 V 22 kW, bedingter Bemessungskurzschlussstrom Iq 80 kA, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements Türkupplungsdrehantrieb, Farbe des Betätigungselements schwarz, geeignet für Frontbefestigung 4-Loch, geeignet für Zwischenbau, Breite 72 mm, Höhe 70 mm, Tiefe 340 mm, Farbe des Sperrkranzes schwarz, abschliessbar in 0-Stellung, mit Metallachse für Schaltschranktiefe 400 mm
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 40.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 40.00 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 40.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15.00 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22.00 kW |
| Schaltleistung bei 400 V | 22.00 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80.00 kA |
| Polzahl | 3.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Anzahl der Hilfskontakte als Schliesser | 0.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Ja |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 72.00 mm |
| Höhe | 70.00 mm |
| Tiefe | 340.00 mm |
