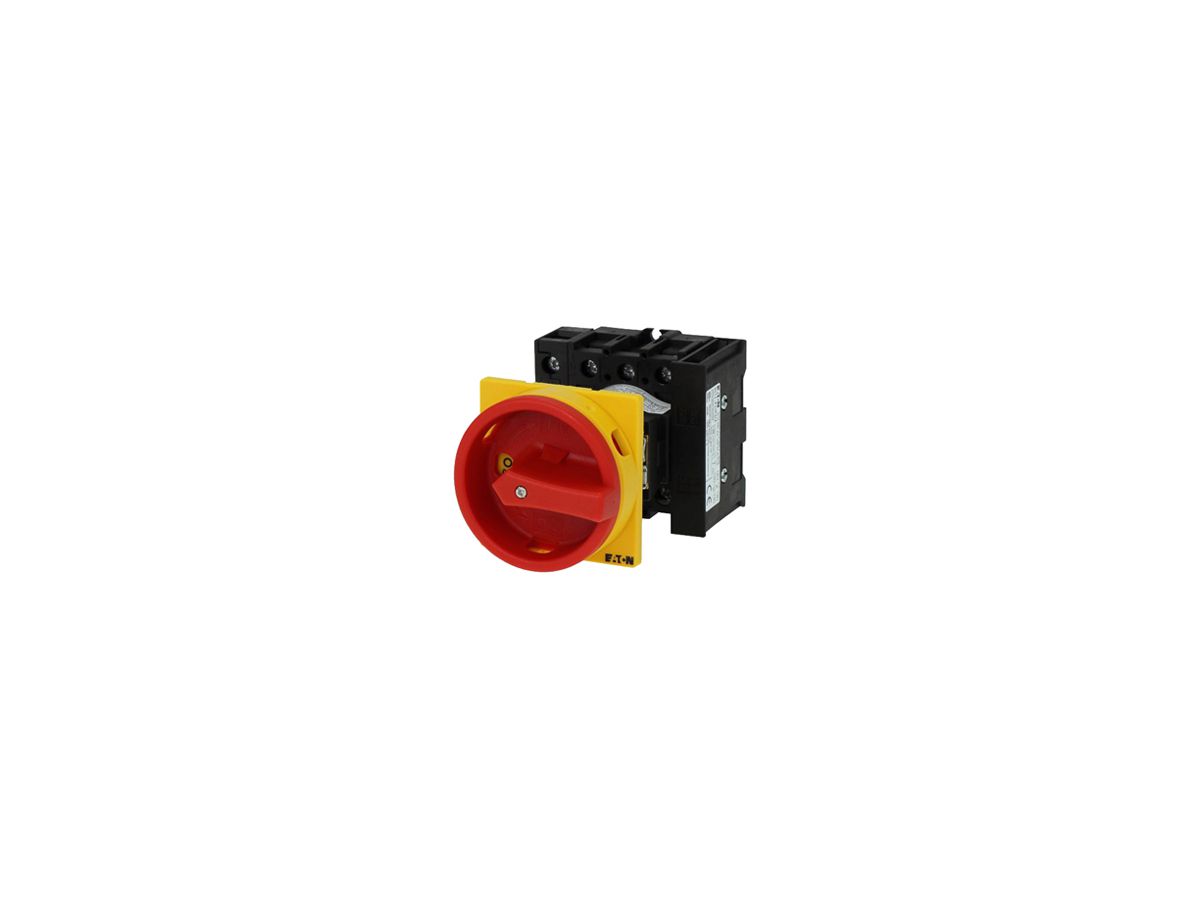

EB-Lasttrennschalter Eaton P1-40/V/SVB/N/HI11 4P 40A 690V IP65 rot
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 252633239 |
|---|---|
| Lieferanten-Art-Nr | 199956 |
Beschreibung
EB-Lasttrennschalter Eaton P1-40/V/SVB/N/HI11, Ausführung als Hauptschalter, Ausführung als Wartungs-/Reparaturschalter, Ausführung als NOT-AUS-Einrichtung, Polzahl 4, Bemessungsdauerstrom Iu 40 A, max. Bemessungsbetriebsspannung Ue bei AC 690 V, Bemessungsbetriebsleistung bei AC-3 400 V 15 kW, Bemessungsbetriebsleistung bei AC-23 400 V 22 kW, Bemessungskurzzeitstromfestigkeit Icw 0.64 kA, Schaltleistung bei 400 V 22 kW, bedingter Bemessungskurzschlussstrom Iq 80 kA, Anzahl der Hilfskontakte als Öffner 1, Anzahl der Hilfskontakte als Schliesser 1, Anschlussart Hauptstromkreis Schraubanschluss, Schutzart frontseitig IP65, Ausführung des Betätigungselements Türkupplungsdrehantrieb, Farbe des Betätigungselements rot, geeignet für Frontbefestigung 4-Loch, geeignet für Zwischenbau, Breite 78 mm, Höhe 70 mm, Tiefe 90 mm, Farbe des Sperrkranzes gelb, abschliessbar in 0-Stellung
Spezifikationen
| Ausführung als Hauptschalter | Ja |
|---|---|
| Ausführung als Wartungs-/Reparaturschalter | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Wendeschalter | Nein |
| Anzahl der Schalter | 1.00 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690.00 V |
| Bemessungsbetriebsspannung |
|
| Bemessungsdauerstrom Iu | 40.00 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 40.00 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 40.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15.00 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0.64 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 22.00 kW |
| Schaltleistung bei 400 V | 22.00 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 80.00 kA |
| Polzahl | 4.00 |
| Anzahl der Hilfskontakte als Öffner | 1.00 |
| Anzahl der Hilfskontakte als Schliesser | 1.00 |
| Anzahl der Hilfskontakte als Wechsler | 0.00 |
| Motorantrieb optional | Nein |
| Motorantrieb integriert | Nein |
| Spannungsauslöser optional | Nein |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Nein |
| Geeignet für Zwischenbau | Ja |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | Türkupplungsdrehantrieb |
| Verriegelbar | Ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | Nein |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 78.00 mm |
| Höhe | 70.00 mm |
| Tiefe | 90.00 mm |
