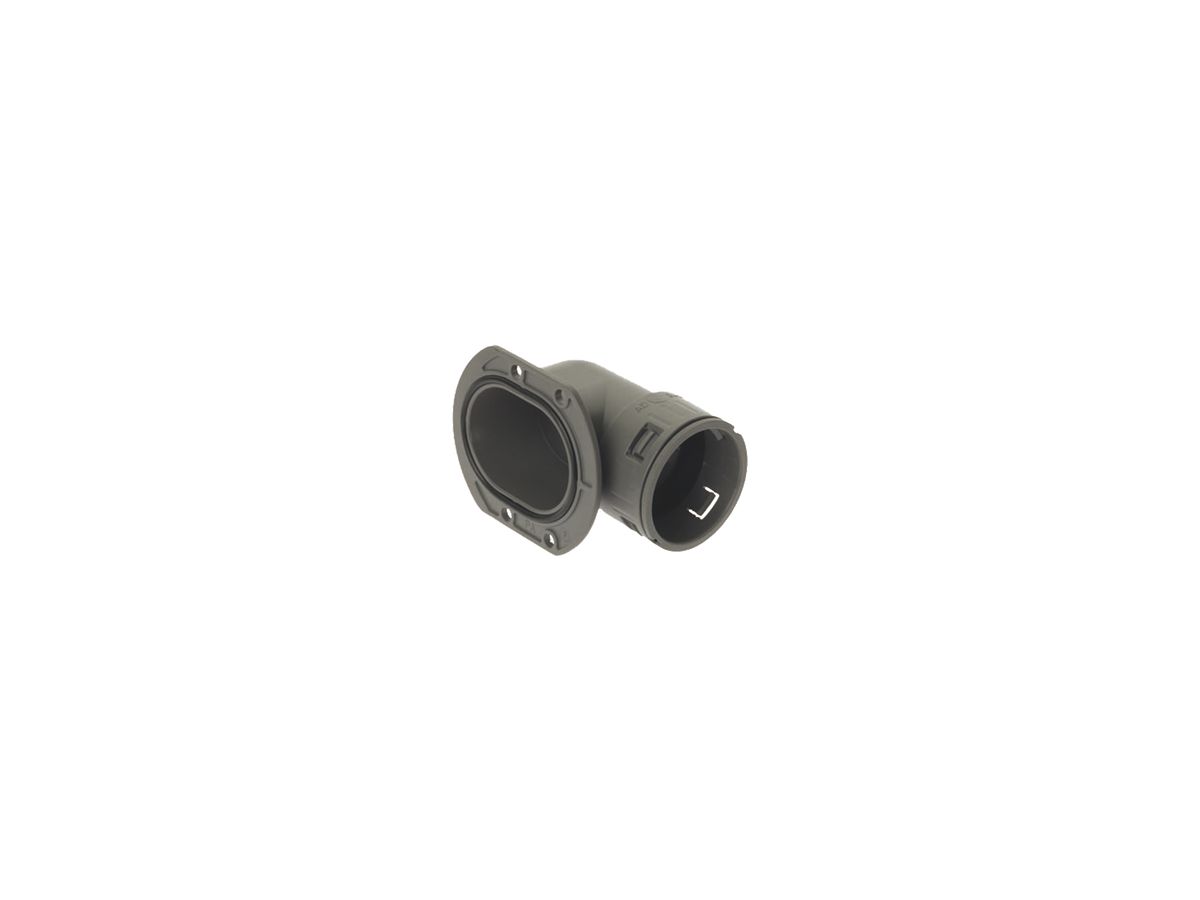

Flanschanschluss 90° AGRO 54.5mm grau
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 126828910 |
|---|---|
| Lieferanten-Art-Nr | 5020.077.048 |
Beschreibung
Schnellverschraubung AGRO, mit Flansch, Quick-Verschraubung RQW-F, zu ROHRflex-Wellschlauch schlagfest, Dichtring: TPE, Dichtung: Flanschdichtungen, Eigenschaften: Schnelle und ausreissfeste Montage durch «push-in»-Verschluss, einfache Demontage durch Andrücken der Rasthülse, Typenprüfung: IP 69K nach DIN 40050-9, T -40…115 °C, Aussendurchmesser: 54.5 mm, Durchmesser A: 50, Masswert B: 86mm, Masswert C: 100mm, Masswert F: 121, Durchmesser: 76mm, Durchmesser G: 6.6, Masswert H: 64mm, Masswert E: 30
Spezifikationen
| Nenndurchmesser | 54.50 mm |
|---|---|
| Nenngrösse in Zoll | 1 1/2 Zoll |
| Schutzart (IP) | IP67 |
| Ausführung | 90°-Winkel |
| Drehbares Gewinde | Nein |
| Bauform | Flansch |
| Verbindungsart | sonstige |
| Gewindeart | sonstige |
| Gewindeanschlussgrösse | ohne |
| Gesamtlänge | 121.00 mm |
| Gesamthöhe | 76.00 mm |
| Werkstoff | Polyamid (PA) |
| Material Dichtung | ohne Dichtung |
| Kleinster Innendurchmesser des Schlauches | 50.00 mm |
| Grösster Aussendurchmesser des Schlauches | 54.50 mm |
| Farbe | grau |
| Zul. in Kombination mit Schutzschlauch CSA | Nein |
| Transparent | Nein |
| Zul. in Kombination mit Schutzschlauch UR | Ja |
| Zul. in Kombination mit Schutzschlauch nach DIN EN 61386-23 | Ja |
| Zul. in Kombination mit Schutzschlauch Lloyd's Register | Nein |
| Zul. in Kombination mit Schutzschlauch VdTÜV/GGVSEB | Nein |
