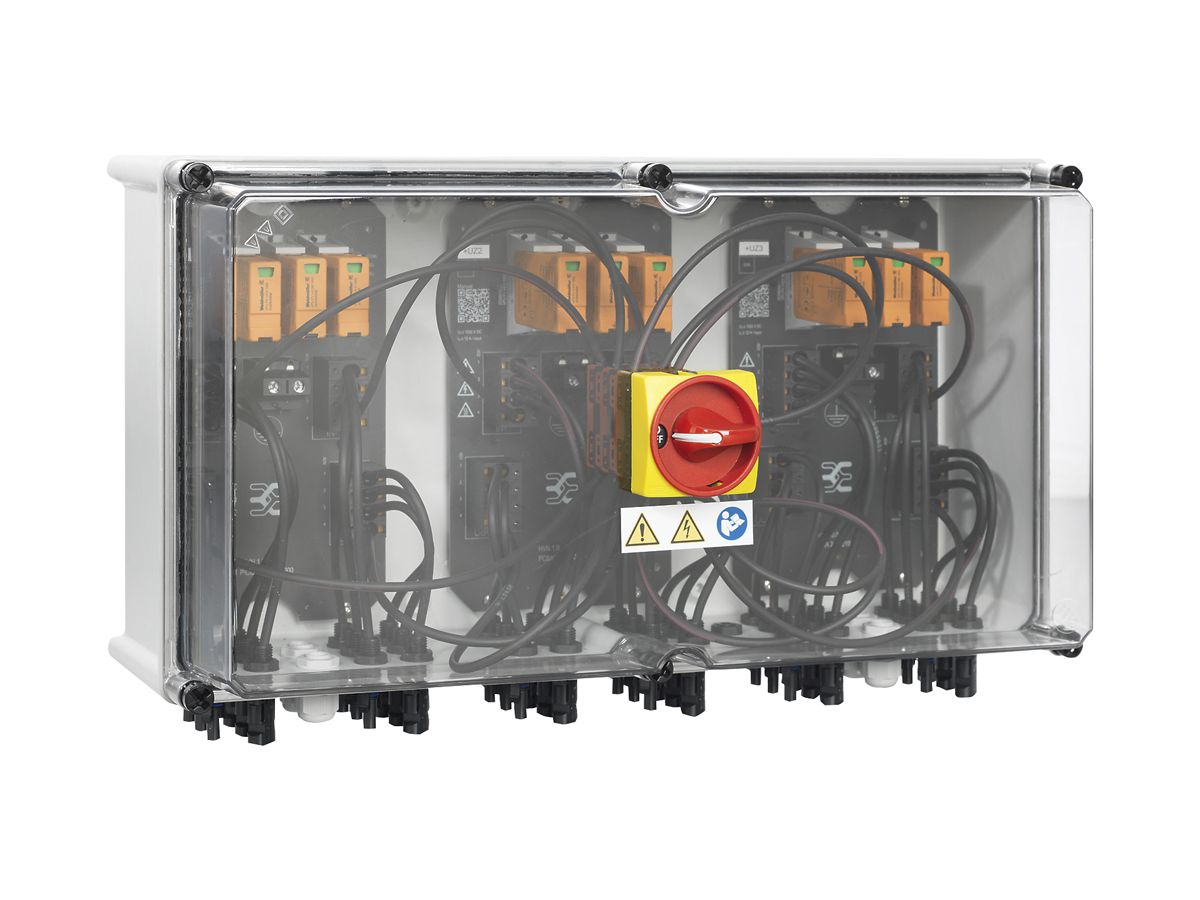

Generatoranschlusskasten WM GAK PVN DC 3IN/3OUTX3 3MPPT SW SPD1R EVO

Generatoranschlusskasten WM GAK PVN DC 3IN/3OUTX3 3MPPT SW SPD1R EVO

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 969101929
Lieferanten-Art-Nr 2882800000

Beschreibung

Generatoranschlusskasten Weidmüller GAK PVN DC 3IN/3OUT×3 3MPPT SW SPD1R EVO, für Wechselrichter mit 3 MPP-Trackern, geeignet zum Schutz der DC- Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über EVO Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2034, bis zu 3 Ausgänge Anschluss über EVO Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2034, MPPT 2 und 3 sind identisch wie MPPT 1 mit DC-Schalter, 3 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011

Spezifikationen

Anzahl der Eingänge 3.00
Max. Eingangsspannung DC 1000.00 V
Breite 558.00 mm
Höhe 302.00 mm
Tiefe 210.00 mm
Werkstoff Kunststoff
Schutzart (IP) IP65
Prüfklasse Typ 2 Ja
Einsatztemperatur
  • -25.00 °C
  • 50.00 °C
Farbe grau
Art der Einführung Verschraubung
Mit Erdungsanschluss Ja

Downloads

REACh Deklaration (1.5 MB)
