Generatoranschlusskasten WM GAK PVN1M1I3SXFXV1O3TXPX10

solange Vorrat

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	969111399
Lieferanten-Art-Nr	2905650000

Beschreibung

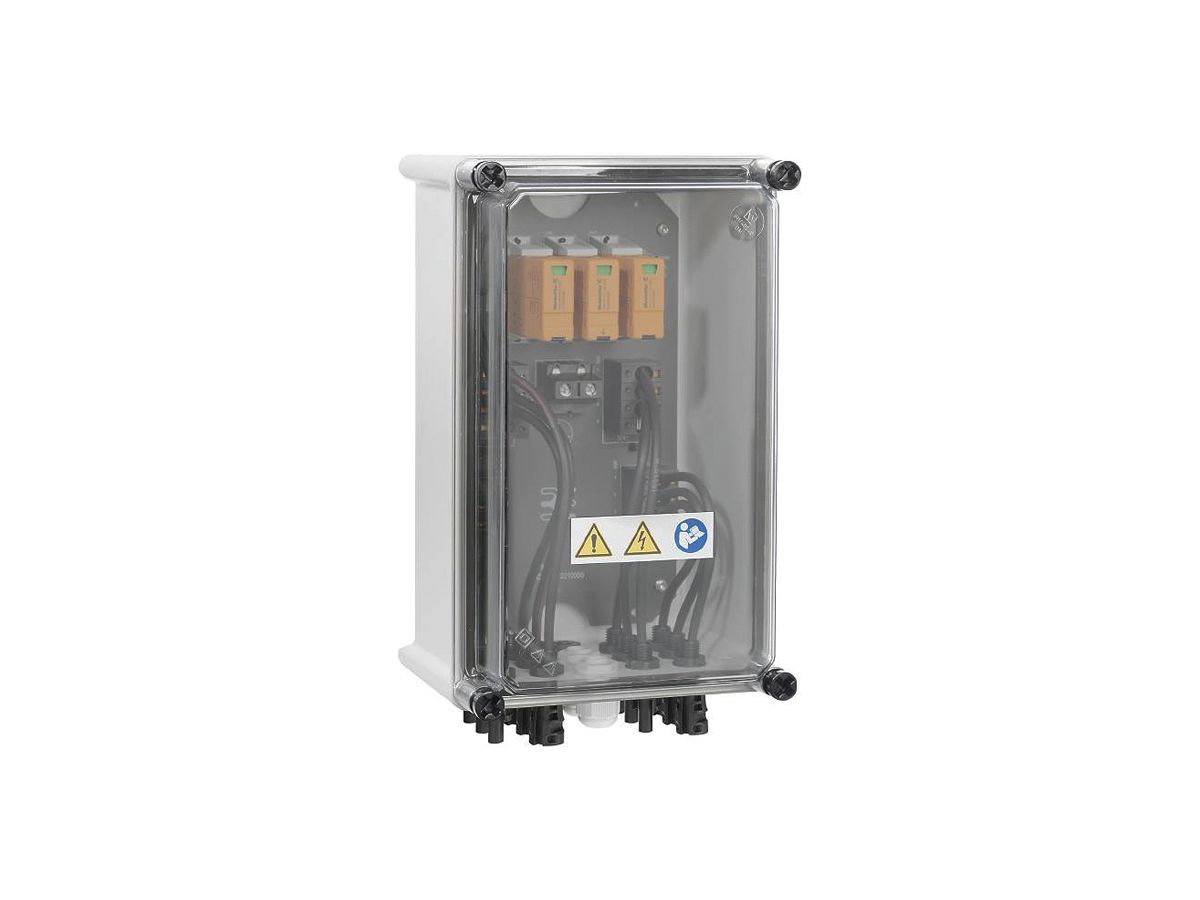

Generatoranschlusskasten Weidmüller GAK PVN1M1I3SXFXV1O3TXPX10, für Wechselrichter mit 1 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über MC4-Evo2-Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2029, Sicherungshalter (Schmelzsicherungen 10×38 mm separat bestellen), ohne DC-Schalter, 1 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011

Spezifikationen

Max. Eingangsspannung DC	1000.00 V
Breite	186.00 mm
Höhe	302.00 mm
Tiefe	175.00 mm
Werkstoff	Kunststoff
Schutzart (IP)	IP65
Für Sicherungsgrösse	10x38 mm
Prüfklasse Typ 2	Ja
Einsatztemperatur	-25.00 °C 50.00 °C
Farbe	grau
Art der Einführung	Verschraubung
Mit Erdungsanschluss	Ja
