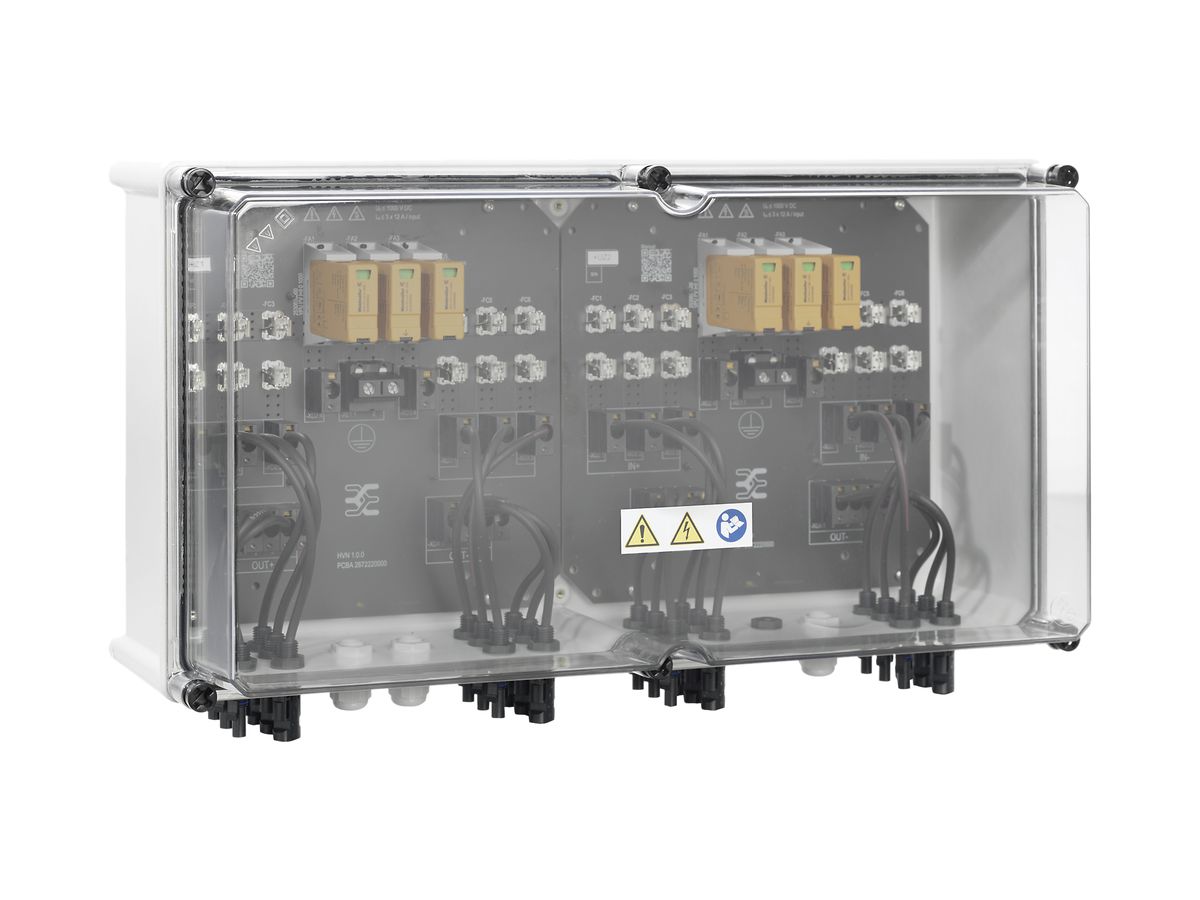

Generatoranschlusskasten WM GAK PVN1M2I6SXF3V2O1TXPX10

Generatoranschlusskasten WM GAK PVN1M2I6SXF3V2O1TXPX10

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 969112279
Lieferanten-Art-Nr 2683280000

Beschreibung

Generatoranschlusskasten Weidmüller GAK PVN DC 3INFH/3OUT×2 2MPPT SPD2R WM4 1kV, für Wechselrichter mit 2 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über WM4 C, Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2040, 6 Sicherungshalter (Schmelzsicherungen 10×38 mm separat bestellen), ohne DC-Schalter, 2 Ableiter Klasse/Typ II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011

Spezifikationen

Anzahl der Eingänge 6.00
Breite 558.00 mm
Höhe 334.00 mm
Tiefe 210.00 mm
String-Absicherung 2-polig
Werkstoff Kunststoff
Schutzart (IP) IP65
Für Sicherungsgrösse 10x38 mm
Prüfklasse Typ 1 Nein
Prüfklasse Typ 2 Ja
Prüfklasse Typ 3 Nein
Einsatztemperatur
  • -25.00 °C
  • 50.00 °C
Farbe grau
Anzahl der Leitungseinführungen 6.00
Art der Einführung sonstige

Downloads

REACh Deklaration (1.5 MB)

Download
