Generatoranschlusskasten WM GAK PVN1M3I9SXFXV1O1TXPX10

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	969113149
Lieferanten-Art-Nr	2683190000

Beschreibung

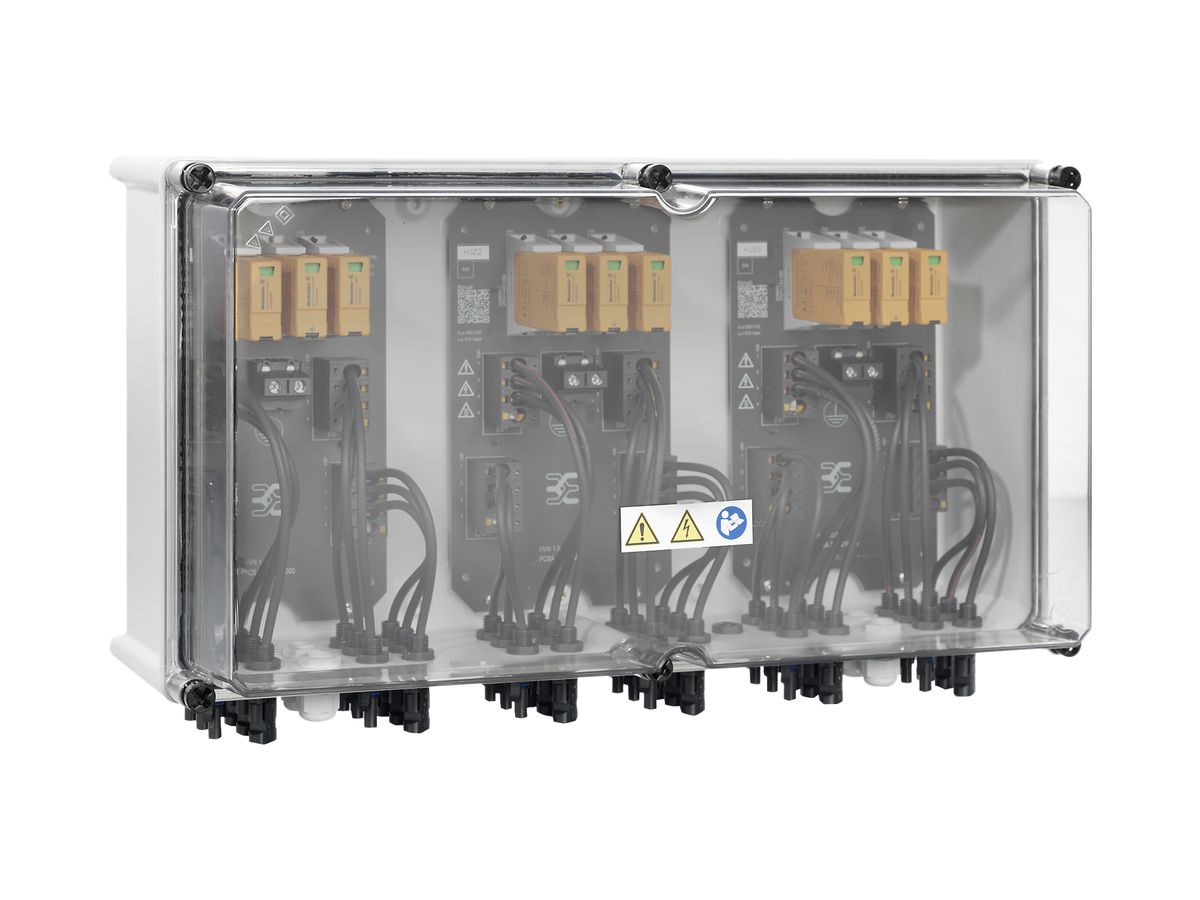

Generatoranschlusskasten Weidmüller GAK PVN DC 3IN/3OUT×3 3MPPT SPD1R WM4 1kV, für Wechselrichter mit 3 MPP-Tracker, geeignet zum Schutz der DC-Seite, max. Stringspannung Uoc: 1000 V DC, bis zu 3 Eingänge pro MPP-Tracker, Anschluss über WM4 C, Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2031, ohne DC-Schalter, 3 Kombi-Ableiter Klasse/Typ I + II mit Signalkontakt, Anschluss des Signalkontaktes über Kabelverschraubungen (Ø 8…12 mm), max. Leiterquerschnitt: 1.5 mm², Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12 mm), Leiterquerschnitt: 16 mm², entsprechend der Norm Niederspannungs-Schaltgerätekombinationen - Teil 1: Allgemeine Festlegungen (IEC 61439-1:2011, modifiziert) + BS EN 61439-2:2011

Spezifikationen

Anzahl der Eingänge	9.00
Breite	558.00 mm
Höhe	334.00 mm
Tiefe	210.00 mm
Werkstoff	Kunststoff
Schutzart (IP)	IP65
Prüfklasse Typ 1	Ja
Prüfklasse Typ 2	Ja
Prüfklasse Typ 3	Nein
Einsatztemperatur	-25.00 °C 50.00 °C
Farbe	grau
Anzahl der Leitungseinführungen	9.00
Art der Einführung	sonstige
