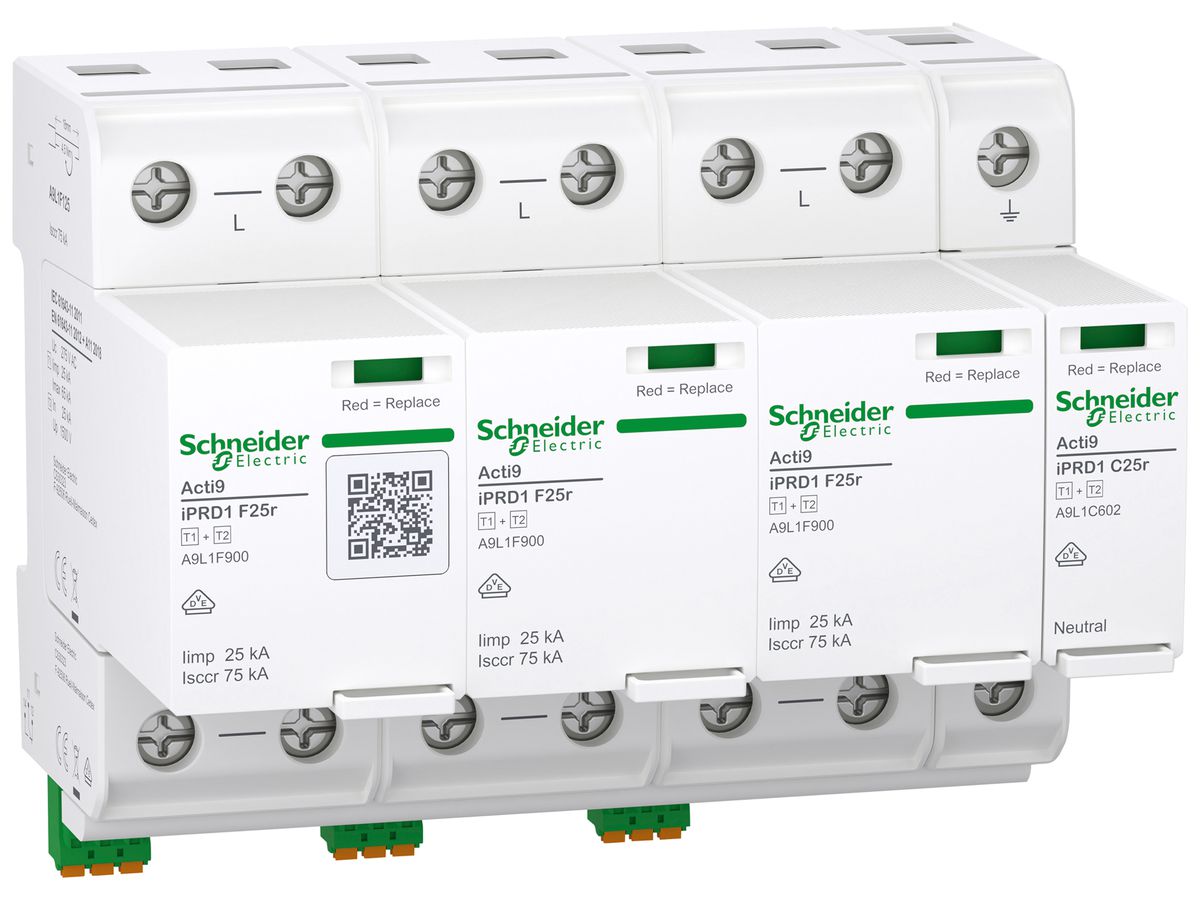

Kombiableiter Acti9 iPRD F25r Typ 1+2 4P 25kA 240V TN-S TT 7TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 808000017 |
|---|---|
| Lieferanten-Art-Nr | 8-A9L1F625 |
Beschreibung
Kombiableiter Schneider Electric Acti9 iPRD F25r, Polzahl 4, Blitzstossstrom (10/350 µs) 25 kA, Nennspannung AC 240 V, höchste Dauerspannung AC 275 V, Netzform TN-S, Netzform TT, Schutzpegel 1.5 kV, Schutzpegel L-N 1.5 kV, Schutzpegel N-PE 1.5 kV, Folgestromlöschfähigkeit 75 kA, Baugrösse 7 TE, Signalisierung am Gerät optisch, Prüfklasse Typ 1 und 2, energetisch koordinierte Schutzwirkung zum Endgerät, Schutzart IP20, keine Ableitervorsicherung notwendig (vorsicherungsfrei), Defektanzeige des Ableiters und der integrierten Sicherung (grün OK/ rot Gerät defekt), Betriebstemperatur -40…85 °C, entspricht IEC 61643-11:2011, EN 61643-11:2012
Spezifikationen
| Netzform DC | Nein |
|---|---|
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Netzform sonstige | Nein |
| Polzahl | 4.00 |
| Blitzstossstrom (10/350 µs) | 25.00 kA |
| Höchste Dauerspannung AC | 275.00 V |
| Nennspannung AC | 240.00 V |
| Schutzpegel | 1.50 kV |
| Schutzpegel L-N | 1.50 kV |
| Schutzpegel N-PE | 1.50 kV |
| Folgestromlöschfähigkeit | 75.00 kA |
| Spezifische Energie (W/R) | 156.20 kJ/Ohm |
| Montageart | Hutschiene TH35 |
| Baugrösse | 7 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35.00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25.00 mm² |
| Fernsignalisierung | Ja |
| Signalisierung am Gerät | optisch |
| Prüfklasse | Typ 1 und 2 |
| Integrierte Vorsicherung | Ja |
| Energetisch koordinierte Schutzwirkung zum Endgerät | Ja |
| Spannungsschaltende Funkenstreckentechnologie | Nein |
| Schutzart (IP) | IP20 |
