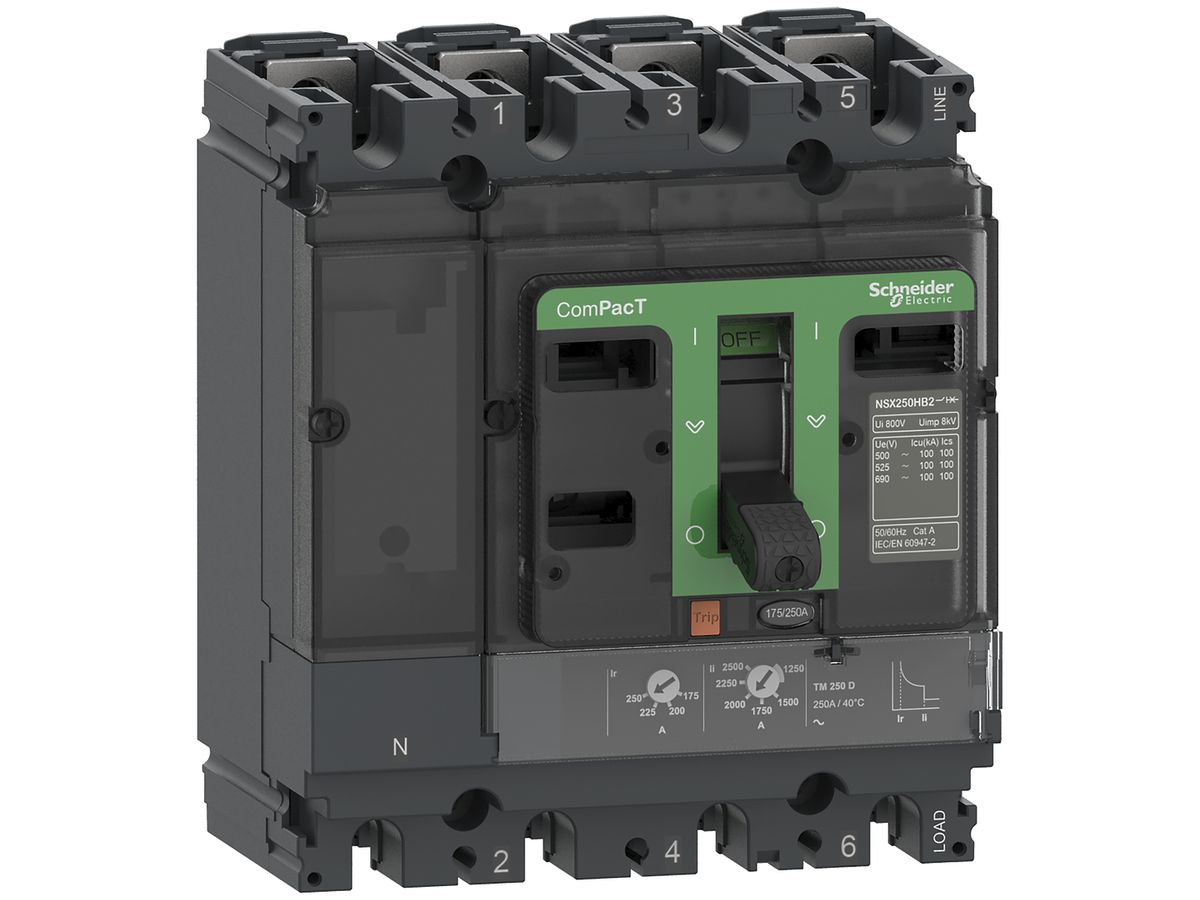

Leistungsschalter ComPacT NSX160B mit TM125D 4P4d 88…125A 25kA

auf Anfrage

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	555814218
Lieferanten-Art-Nr	C16B4TM125

Beschreibung

Leistungsschalter Schneider Electric ComPacT NSX 160B, mit thermo-magnetischem Auslösemodul TM 125D, (4P4d, Nennstrom 88…125 A), I_CU 25 kA @ 415 V AC, EN/IEC 60947 konform, 161×140×86 mm

Spezifikationen

Bemessungsdauerstrom Iu	125.00 A
Bemessungsspannung	0.00 V 690.00 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25.00 kA
Überlastauslöser Stromeinstellung	88.00 A 125.00 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1250.00 A 1250.00 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1250.00 A 1250.00 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	Nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	Nein
Hutschienenmontage optional	Nein
Anzahl der Hilfskontakte als Öffner	0.00
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Wechsler	0.00
Mit Ausgelöstmelder	Nein
Mit integriertem Unterspannungsauslöser	Nein
Polzahl	4.00
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	Ja
Motorantrieb integriert	Nein
Motorantrieb optional	Ja
Schutzart (IP)	IP30
