Leistungsschalter ComPacT NSX250F mit TM250D 4P4d 175…250A 36kA

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	556814324
Lieferanten-Art-Nr	C25F4TM250

Beschreibung

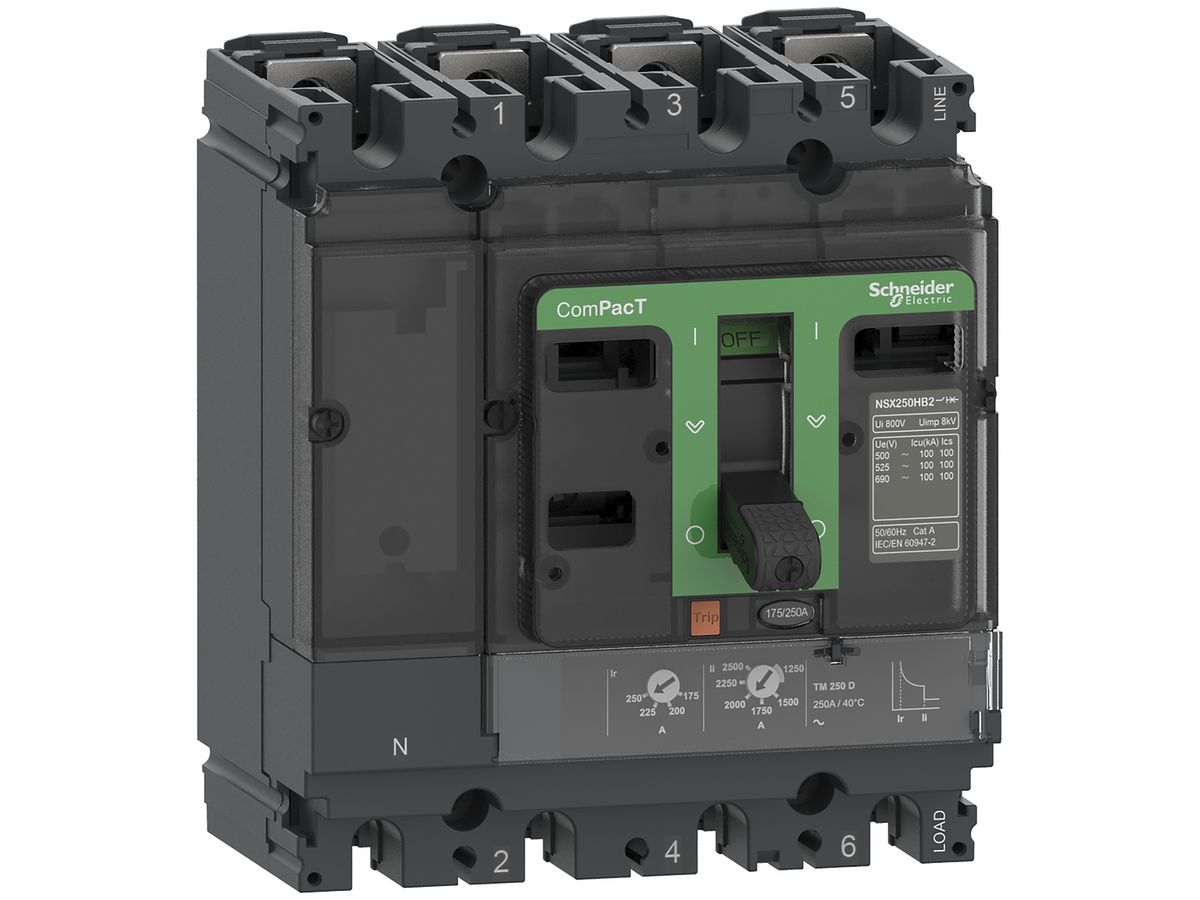

Leistungsschalter Schneider Electric ComPacT NSX 250F, mit thermo-magnetischem Auslösemodul TM 250D, (4P4d, Nennstrom 175…250 A), I_CU 36 kA @ 415 V AC, EN/IEC 60947 konform, 161×140×86 mm

Spezifikationen

Bemessungsdauerstrom Iu	250.00 A
Bemessungsspannung	0.00 V 690.00 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36.00 kA
Überlastauslöser Stromeinstellung	175.00 A 250.00 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1250.00 A 2500.00 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1250.00 A 2500.00 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	Nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	Nein
Hutschienenmontage optional	Nein
Anzahl der Hilfskontakte als Öffner	0.00
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Wechsler	0.00
Mit Ausgelöstmelder	Nein
Mit integriertem Unterspannungsauslöser	Nein
Polzahl	4.00
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	Ja
Motorantrieb integriert	Nein
Motorantrieb optional	Ja
Schutzart (IP)	IP30
