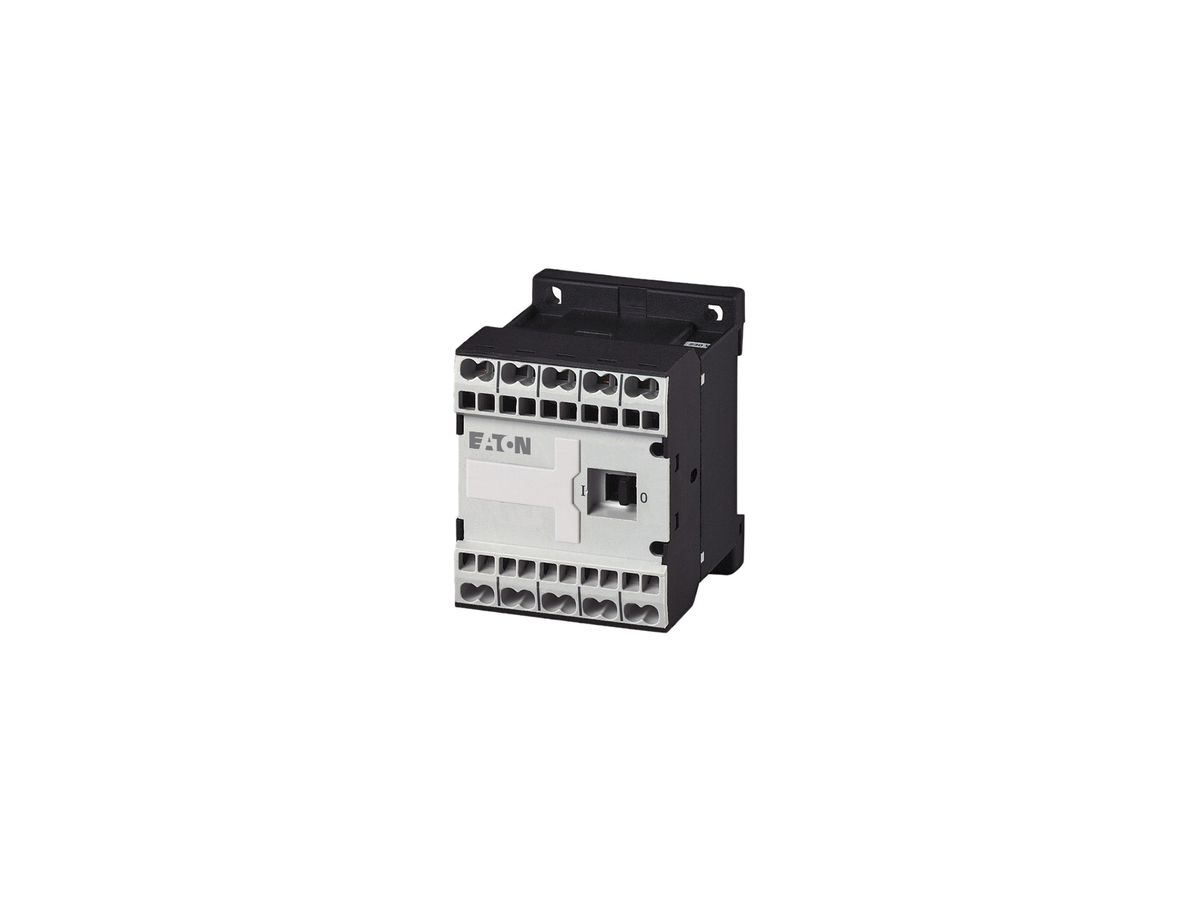

Leistungsschütz Eaton, 230V 50Hz, 240V 60Hz, 3-polig, 380V 400V, 4kW, 1S
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 512002130 |
|---|---|
| Lieferanten-Art-Nr | 230164 |
Beschreibung
Leistungsschütz Eaton, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie AC-1: nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3 (Käfigläufermotoren): Anlassen, Ausschalten während des Laufes, AC-4 (Käfigläufermotoren): Anlassen, Gegenstrombremsen, Reversieren, Tippen, auch geeignet für Motoren der Effizienzklasse IE3, IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet, mit Hilfsschalter, Bemessungsbetriebsstrom AC-1: konventioneller thermischer Strom, 50…60 Hz offen bei 40 °C: Ith= Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50…60 Hz AC-3 220…230 V: P= 2.2 kW, 380…400 V: P= 4 kW, 660…690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50…60 Hz AC-4 220…230 V: P= 1.5 kW, 380…400 V: P= 3 kW, 660…690 V: P= 3 kW, verwendbar für: …DILEM-C, …DILE-C, Stromart AC/DC: Wechselstrombetätigung
Spezifikationen
| Bemessungssteuerspeisespannung AC 50 Hz |
|
|---|---|
| Bemessungssteuerspeisespannung AC 60 Hz |
|
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0.00 |
| Anzahl der Schliesser als Hauptkontakte | 3.00 |
| Anschlussart Hauptstromkreis | Federzuganschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 22.00 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9.00 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4.00 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.60 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 3.00 kW |
| Bemessungsbetriebsleistung NEMA | 3.70 kW |
| Anzahl der Hilfskontakte als Schliesser | 1.00 |
| Anzahl der Hilfskontakte als Öffner | 0.00 |
| Geeignet für Reiheneinbau | Nein |
| Breite | 45.00 mm |
| Höhe | 58.00 mm |
| Tiefe | 52.00 mm |
