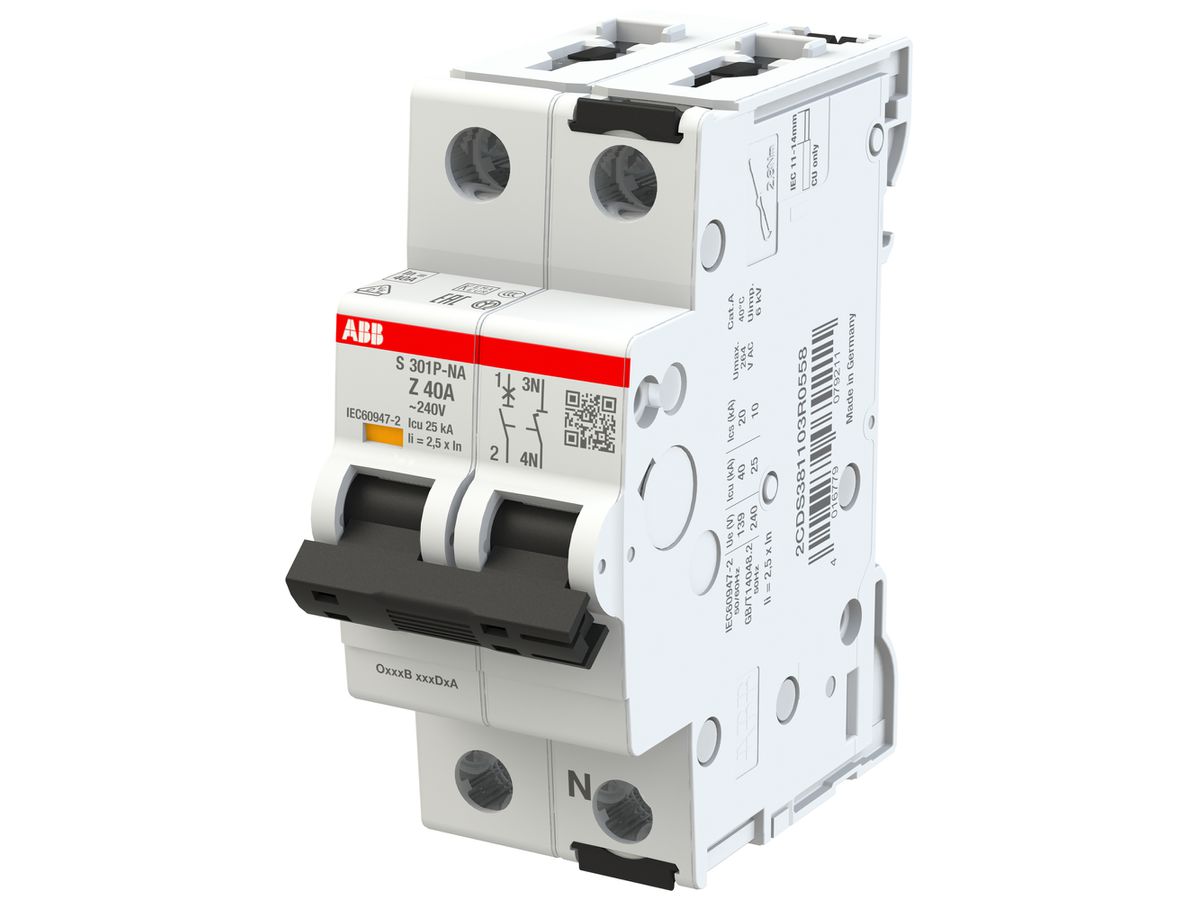

Leitungsschutzschalter ABB MCB S300P 1P+N 240V Typ Z 40A Icn 20kA Icu 25kA 2TE
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr | 807004192 |
---|---|
Lieferanten-Art-Nr | 2CDS381103R0558 |
Beschreibung
Leitungsschutzschalter ABB proM compact MCB S300P, Polzahl (gesamt) 2, Anzahl der abgesicherten Pole 1, Bemessungsspannung 240 V, Auslösecharakteristik Z, Bemessungsstrom 40 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 20 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 25 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 20 kA, Breite in Teilungseinheiten 2, Baugrösse 1 nach DIN 43880, mit Neutralleiter rechts, schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäss DIN VDE 0100-430 und DIN VDE 0100-530, erfüllt die Bauvorschriften nach DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077, Gehäuse aus Isolierstoff Gruppe I grau RAL 7035, Schalthebel aus Isolierstoff Gruppe II schwarz plombierbar, reale Schaltstellungsanzeige (grün OFF/rot ON), Anzeige bei Auslösung im Fehlerfall (grau: manuelles Ausschalten/orange: Fehlerfall), Klemmen: Schraubanschluss, Einspeisung: oben oder unten, Anschlussquerschnitte Draht 0.75…35 mm² (14…4 AWG), Litze mit Aderendhülsen: 0.75…25 mm² (14…4 AWG), verschienbar mit Sammelschienen: 10 mm² (14…4 AWG), Befestigung: DIN-Hutschiene (35 mm) nach EN 60715
Spezifikationen
Einbautiefe | 69.00 mm |
---|---|
Auslösecharakteristik | Z |
Polzahl (gesamt) | 2.00 |
Anzahl der abgesicherten Pole | 1.00 |
Bemessungsstrom | 40.00 A |
Bemessungsspannung | 240.00 V |
Bemessungsisolationsspannung Ui | 500.00 V |
Bemessungsstossspannungsfestigkeit Uimp | 6.00 kV |
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 20.00 kA |
Spannungsart | AC/DC |
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 20.00 kA |
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 25.00 kA |
Frequenz |
|
Verlustleistung | 4.90 W |
Energiebegrenzungsklasse | 3.00 |
Unterputzmontage | Nein |
Mitschaltender Neutralleiter | Ja |
Überspannungskategorie | 4.00 |
Verschmutzungsgrad | 3.00 |
Zusatzeinrichtungen möglich | Ja |
Breite in Teilungseinheiten | 2.00 |
Schutzart (IP) | IP20 |
Umgebungstemperatur während des Betriebs |
|
Anschliessbarer Leiterquerschnitt mehrdrähtig |
|
Anschliessbarer Leiterquerschnitt eindrähtig |
|
Explosionsgeschützt | Nein |
