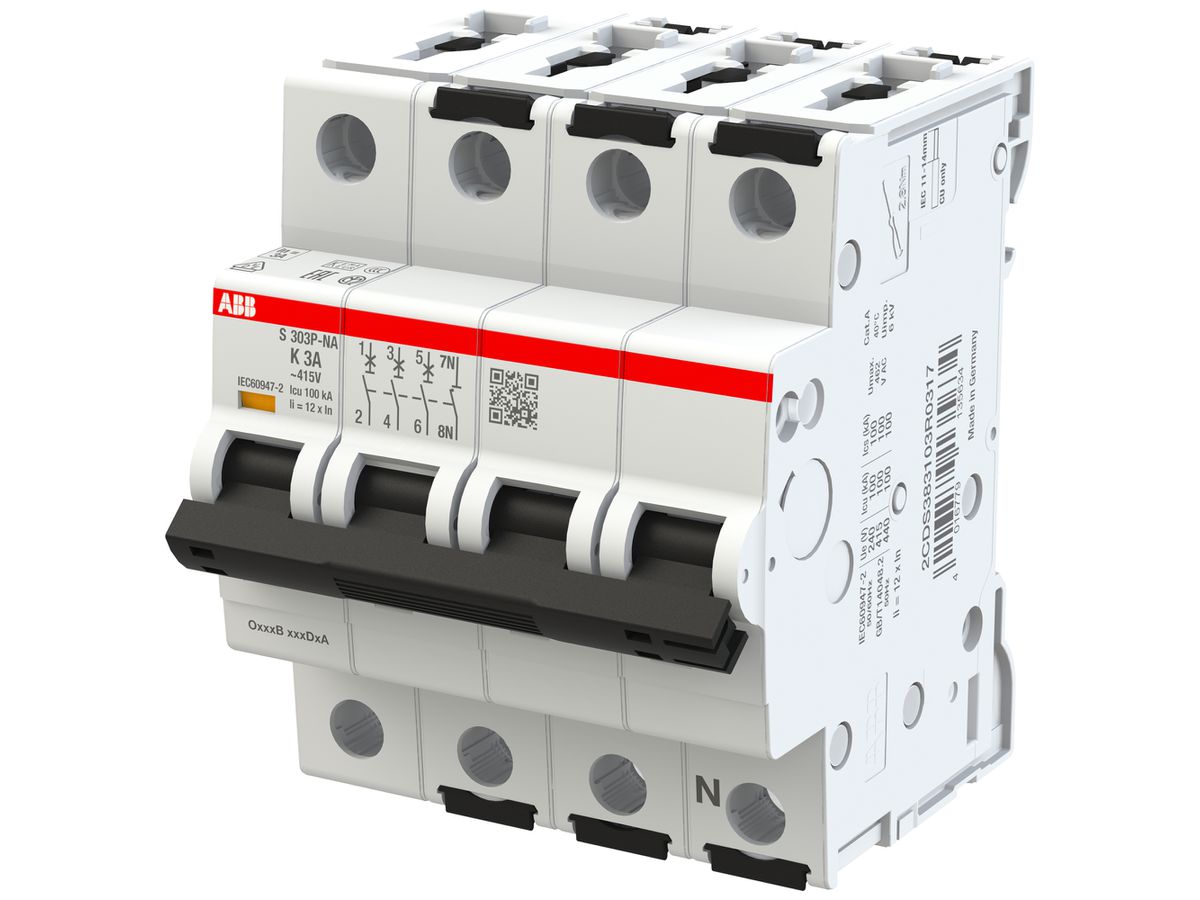

Leitungsschutzschalter ABB MCB S300P 3P+N 415V Typ K 3A Icn 25kA Icu 100kA 4TE

Leitungsschutzschalter ABB MCB S300P 3P+N 415V Typ K 3A Icn 25kA Icu 100kA 4TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 807003572
Lieferanten-Art-Nr 2CDS383103R0317

Beschreibung

Leitungsschutzschalter ABB proM compact MCB S300P, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 3, Bemessungsspannung 415 V, Auslösecharakteristik K, Bemessungsstrom 3 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 100 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 100 kA, Breite in Teilungseinheiten 4, Baugrösse 1 nach DIN 43880, mit Neutralleiter rechts, schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäss DIN VDE 0100-430 und DIN VDE 0100-530, erfüllt die Bauvorschriften nach DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077, Gehäuse aus Isolierstoff Gruppe I grau RAL 7035, Schalthebel aus Isolierstoff Gruppe II schwarz plombierbar, reale Schaltstellungsanzeige (grün OFF/rot ON), Anzeige bei Auslösung im Fehlerfall (grau: manuelles Ausschalten/orange: Fehlerfall), Klemmen: Schraubanschluss, Einspeisung: oben oder unten, Anschlussquerschnitte Draht 0.75…35 mm² (14…4 AWG), Litze mit Aderendhülsen: 0.75…25 mm² (14…4 AWG), verschienbar mit Sammelschienen: 10 mm² (14…4 AWG), Befestigung: DIN-Hutschiene (35 mm) nach EN 60715

Spezifikationen

Einbautiefe 69.00 mm
Auslösecharakteristik K
Polzahl (gesamt) 4.00
Anzahl der abgesicherten Pole 3.00
Bemessungsstrom 3.00 A
Bemessungsspannung 415.00 V
Bemessungsisolationsspannung Ui 500.00 V
Bemessungsstossspannungsfestigkeit Uimp 6.00 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25.00 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 100.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 100.00 kA
Frequenz
  • 50.00 Hz
  • 60.00 Hz
Verlustleistung 1.30 W
Energiebegrenzungsklasse 3.00
Unterputzmontage Nein
Mitschaltender Neutralleiter Ja
Überspannungskategorie 4.00
Verschmutzungsgrad 3.00
Zusatzeinrichtungen möglich Ja
Breite in Teilungseinheiten 4.00
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs
  • -40.00 °C
  • 70.00 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig
  • 0.75 mm²
  • 25.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig
  • 0.75 mm²
  • 35.00 mm²
Explosionsgeschützt Nein
