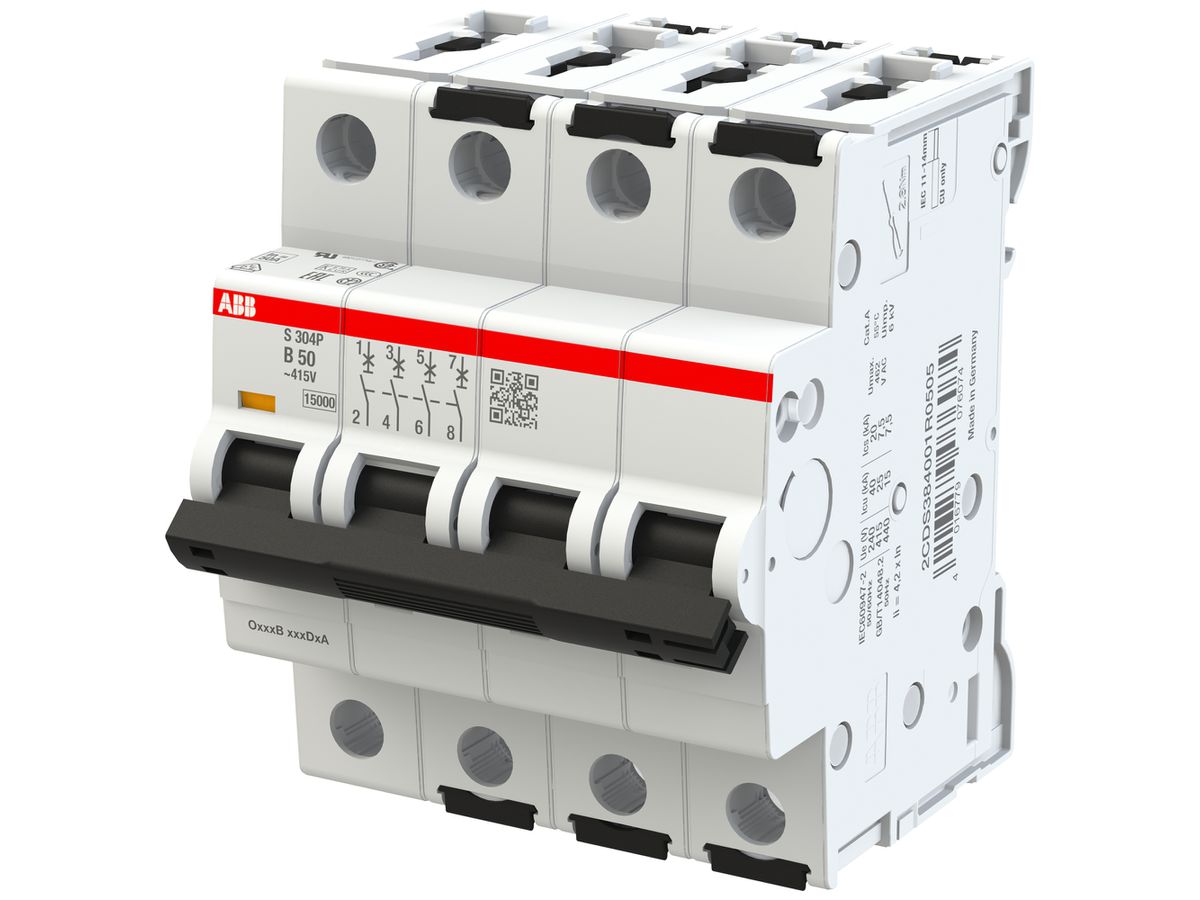

Leitungsschutzschalter ABB MCB S300P 4P 415V Typ B 50A Icn 15kA Icu 15kA 4TE

Leitungsschutzschalter ABB MCB S300P 4P 415V Typ B 50A Icn 15kA Icu 15kA 4TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 807000642
Lieferanten-Art-Nr 2CDS384001R0505

Beschreibung

Leitungsschutzschalter ABB proM compact MCB S300P, Polzahl (gesamt) 4, Anzahl der abgesicherten Pole 4, Bemessungsspannung 415 V, Auslösecharakteristik B, Bemessungsstrom 50 A, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 40 kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15 kA, Breite in Teilungseinheiten 4, Baugrösse 1 nach DIN 43880, schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäss DIN VDE 0100-430 und DIN VDE 0100-530, erfüllt die Bauvorschriften nach DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077, Gehäuse aus Isolierstoff Gruppe I grau RAL 7035, Schalthebel aus Isolierstoff Gruppe II schwarz plombierbar, reale Schaltstellungsanzeige (grün OFF/rot ON), Anzeige bei Auslösung im Fehlerfall (grau: manuelles Ausschalten/orange: Fehlerfall), Klemmen: Schraubanschluss, Einspeisung: oben oder unten, Anschlussquerschnitte Draht 0.75…35 mm² (14…4 AWG), Litze mit Aderendhülsen: 0.75…25 mm² (14…4 AWG), verschienbar mit Sammelschienen: 10 mm² (14…4 AWG), Befestigung: DIN-Hutschiene (35 mm) nach EN 60715

Spezifikationen

Einbautiefe 69.00 mm
Auslösecharakteristik B
Polzahl (gesamt) 4.00
Anzahl der abgesicherten Pole 4.00
Bemessungsstrom 50.00 A
Bemessungsspannung 415.00 V
Bemessungsisolationsspannung Ui 500.00 V
Bemessungsstossspannungsfestigkeit Uimp 6.00 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15.00 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 40.00 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15.00 kA
Frequenz
  • 50.00 Hz
  • 60.00 Hz
Verlustleistung 3.70 W
Energiebegrenzungsklasse 3.00
Unterputzmontage Nein
Mitschaltender Neutralleiter Nein
Verschmutzungsgrad 3.00
Zusatzeinrichtungen möglich Ja
Breite in Teilungseinheiten 4.00
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs
  • -40.00 °C
  • 70.00 °C
Anschliessbarer Leiterquerschnitt mehrdrähtig
  • 0.75 mm²
  • 25.00 mm²
Anschliessbarer Leiterquerschnitt eindrähtig
  • 0.75 mm²
  • 35.00 mm²
Explosionsgeschützt Nein
