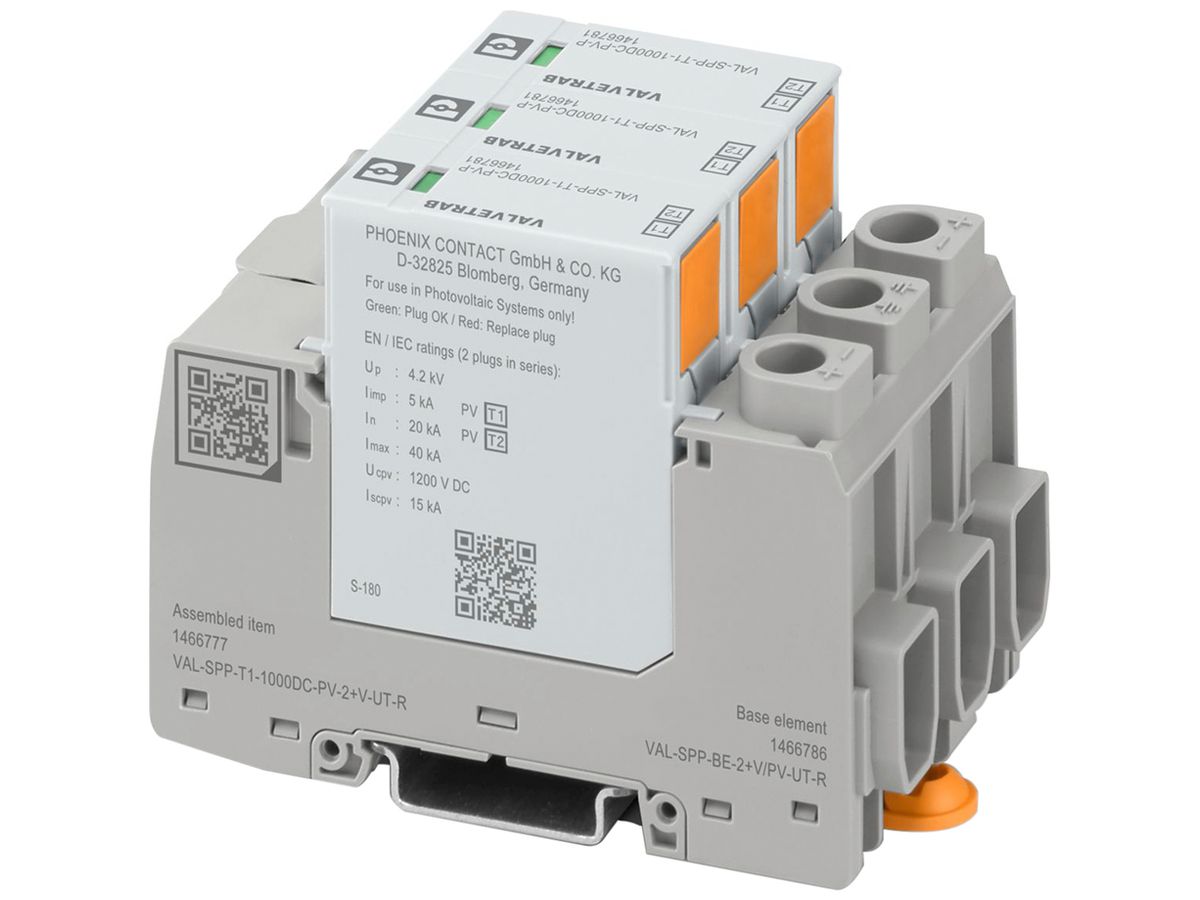

PV-Kombiableiter PX VAL-SPP-T1-1000DC-PV-2+V-UT-R DC 3L 1200V 3TE

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	808400793
Lieferanten-Art-Nr	1466777

Beschreibung

PV-Kombiableiter Phoenix Contact VAL-SPP-T1-1000DC-PV-2+V-UT-R, Netzform DC, Anzahl der Leiter (ohne Erde) 3, Nennspannung DC 1200 V, Blitzstossstrom (10/350 µs) 5 kA, Nennableitstossstrom (8/20) 20 kA, Schutzpegel 4.2 kV, integrierte Vorsicherung, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 1.5 mm², max. Leiterquerschnitt flexibel (feindrähtig) 1.5 mm², Baugrösse 3 TE, Typ 1+2, Blitzstrom- / Überspannungsableiter für 2-polige isolierte Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, mit Fernmeldekontakt, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Schutzelement, Geprüft nach EN 61643-31 und IEC 61643-31

Spezifikationen

Netzform DC	Ja
Netzform IT	Nein
Netzform TN	Nein
Netzform TN-C	Nein
Netzform TN-C-S	Nein
Netzform TN-S	Nein
Netzform TT	Nein
Netzform sonstige	Nein
Anzahl der Leiter (ohne Erde)	3.00
Blitzstossstrom (10/350 µs)	5.00 kA
Nennableitstossstrom (8/20)	20.00 kA
Höchste Dauerspannung DC	1000.00 V
Nennspannung DC	1200.00 V
Schutzpegel	4.20 kV
Spezifische Energie (W/R)	6.25 kJ/Ohm
Montageart	Hutschiene TH35
Baugrösse	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	1.50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	1.50 mm²
Mit Fernmeldekontakt	Ja
Signalisierung am Gerät	optisch
Prüfklasse Typ 1	Ja
Integrierte Vorsicherung	Ja
Geeignet für Aussengebrauch	Nein
Schutzart (IP)	IP20
