REG-Schütz Schneider Electric LC3D12AB7 24V 1S+1Cont.12A TeSys
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden* In der Schweiz nicht lagergeführt * * kann NICHT retourniert werden *
ELDAS®-Nr | 514220122 |
---|---|
Lieferanten-Art-Nr | LC3D12AB7 |
Eldas Kapitel | 9.72.2 |
Beschreibung

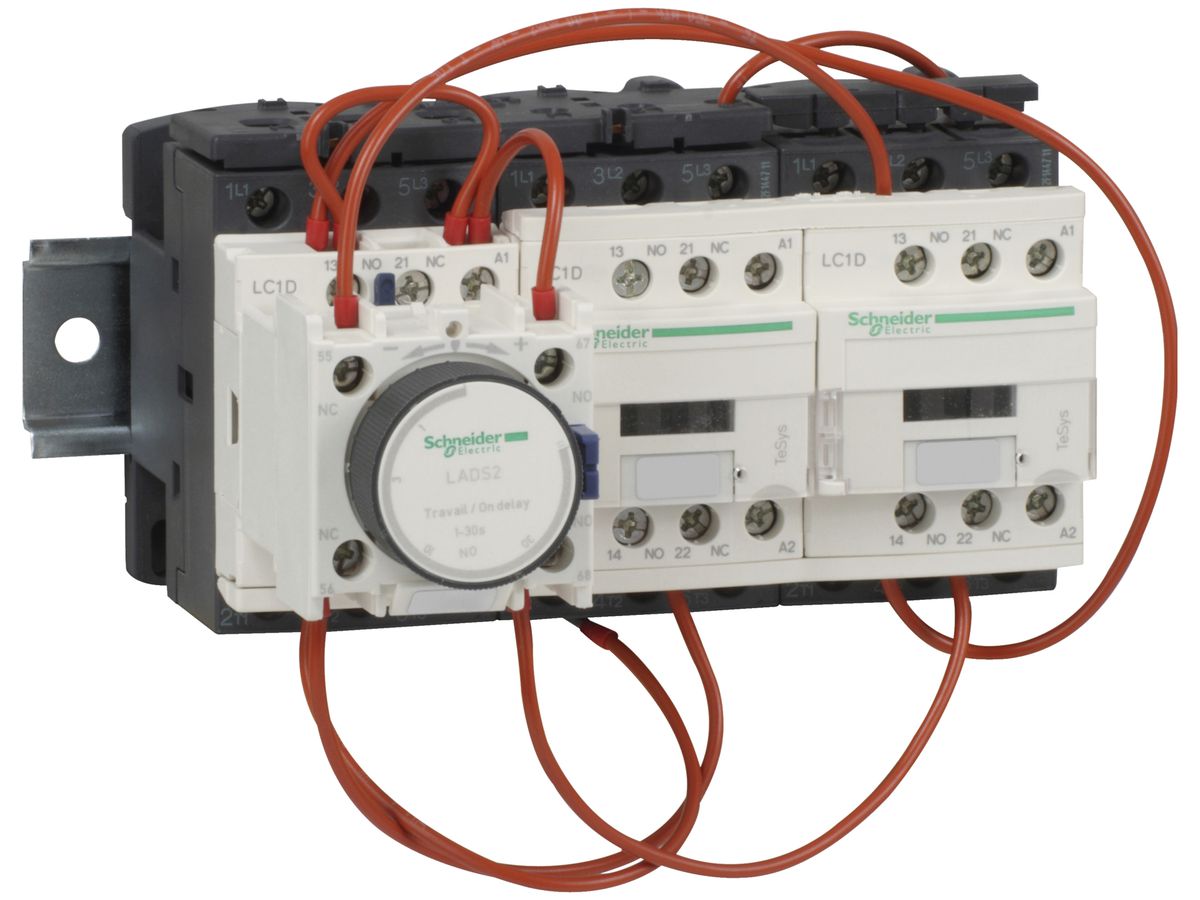

Stern-Dreieck Schütz Schneider Electric TeSys LC3 D, zum Schalten von Motoren, ohne Sicherungstrennschalter, Steuerung Wechselspannung, ohne Thermorelais Serie 514 289 300 (separat bestellen), Hilfskontakte 1 S / 1 O im Schütz integriert, Zeitblock LAD S2, Anlasszeit ≤ 30 s, Steuerspannung 230 V AC, Kombination verdrahtet, 7.5…25 kW bei 400 V, auf Montageplatte, 281×188×175 mm
Spezifikationen
Funktion | Stern-Dreieck-Schütz |
---|---|
Tragschienenmontage möglich | Ja |
Bemessungssteuerspeisespannung AC 50 Hz |
|
Bemessungssteuerspeisespannung AC 60 Hz |
|
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 1.00 |
Anzahl der Schliesser als Hauptkontakte | 1.00 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 12.00 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12.00 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 11.00 kW |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
Breite | 143.00 mm |
Höhe | 124.00 mm |
Tiefe | 143.00 mm |
