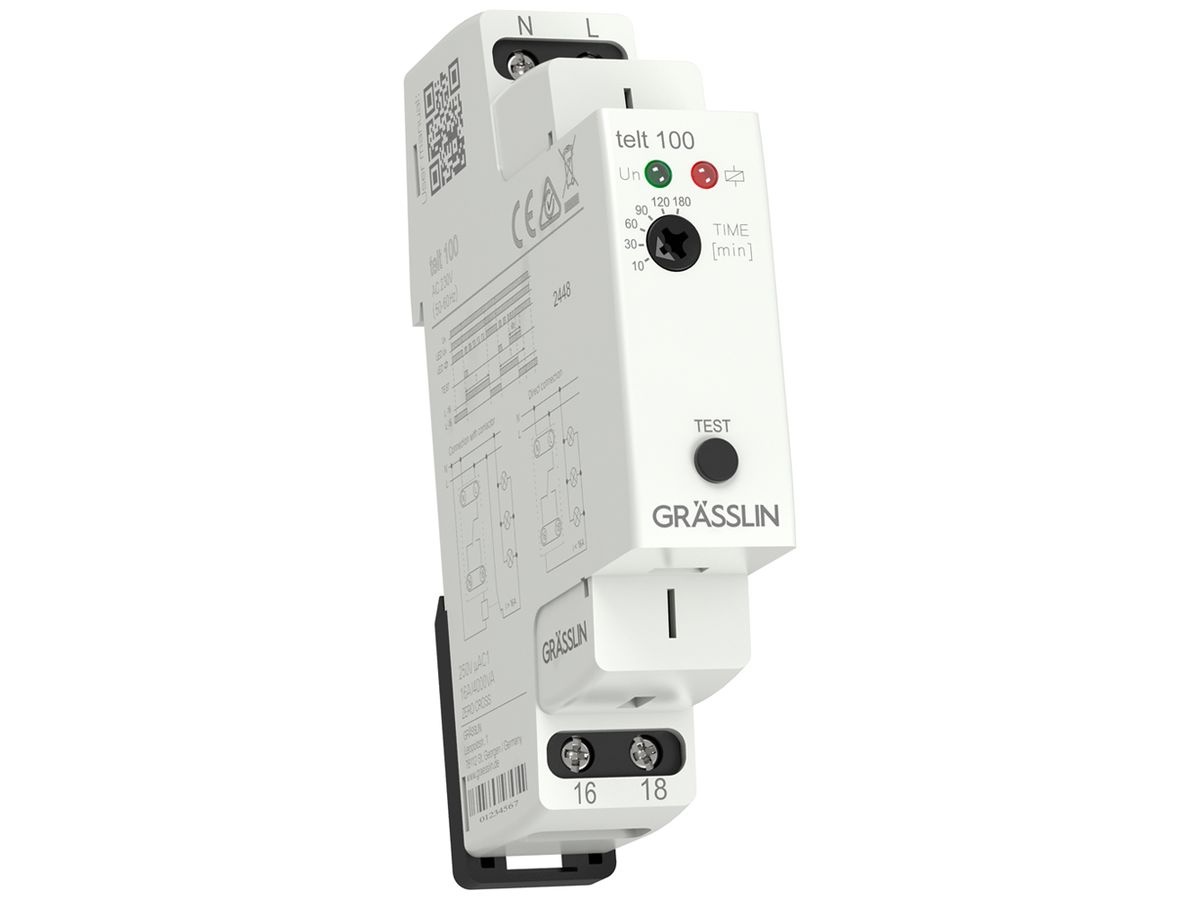

REG-Zeitrelais ELBRO telt 100 600…10800s 230V 24V 0.01A

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Artikel-Nr	528031112
Lieferanten-Art-Nr	400200011

Beschreibung

REG-Zeitrelais ELBRO telt 100, Zeitbereich 600…10800 s, Bemessungssteuerspeisespannung AC 50 Hz 230 V, Bemessungssteuerspeisespannung bei DC 24 V, Spannungsart zur Betätigung AC/DC, Anzahl der Ausgänge unverzögert Wechsler 2, Betriebsspannung AC 50 Hz 230 V, Betriebsspannung DC 24 V, Spannungsart der Betriebsspannung AC, Nennstrom 0.01 A, max. Einschaltstrom 80 A, Schutzart IP20, Breite 18 mm, Höhe 67 mm, Tiefe 93 mm, für die automatische Prüfung der Notbeleuchtung, Taste am Bedienpanel zur Durchführung der Prüfung, Einstellung der Zeitverzögerung (t) erfolgt über Drehschalter, Zeitverzögerung in 6 Bereiche unterteilt: 10 m / 30 m / 60 m / 90 m / 120 m / 180 m, "ZERO CROSS" Funktion: schaltet und öffnet den Ausgangskontakt bei Spannungsnulldurchgang, Ausgangszustand wird durch rote LED angezeigt, die je nach dem Betriebszustand blinkt oder leuchtet, Leistungsaufnahme 3.9 VA / 1.9 W, Schaltleistung 4000 VA AC1 / 384 W DC1

Spezifikationen

Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	Nein
Geeignet für Hutschienenmontage	Ja
Geeignet für Frontmontage	Nein
Aufsteckbar auf Schütz	Nein
Funktion ansprechverzögert	Ja
Funktion rückfallverzögert	Nein
Funktion einschaltwischend	Nein
Funktion ausschaltwischend	Nein
Funktion Stern/Dreieck	Nein
Funktion Impulsformend	Nein
Funktion blinkend mit Pause beginnend, Festzeit	Ja
Funktion blinkend mit Impuls beginnend, Festzeit	Ja
Funktion taktend mit Pause beginnend, variabel	Nein
Funktion taktend mit Impuls beginnend, variabel	Nein
Zeitbereich	600.00 s 10800.00 s
Fernbedienung möglich	Nein
Geeignet als Fernbedienung	Nein
Bemessungssteuerspeisespannung AC 50 Hz	230.00 V 230.00 V
Bemessungssteuerspeisespannung AC 60 Hz	230.00 V 230.00 V
Bemessungssteuerspeisespannung bei DC	24.00 V 24.00 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Ausgänge, unverzögert, Öffner	0.00
Anzahl der Ausgänge, unverzögert, Schliesser	0.00
Anzahl der Ausgänge, unverzögert, Wechsler	2.00
Anzahl der Ausgänge, verzögert, Öffner	0.00
Anzahl der Ausgänge, verzögert, Schliesser	0.00
Anzahl der Ausgänge, verzögert, Wechsler	0.00
Ausgänge, umschaltbar verzögert/unverzögert	Nein
Mit Halbleiterausgang	Nein
Werkstoff des Kontaktes	Silberzinnoxid (AgSnO2)
Werkstoff der Kontaktbeschichtung	Silber
Betriebsspannung AC 50 Hz	230.00 V 230.00 V
Betriebsspannung AC 60 Hz	230.00 V 230.00 V
Betriebsspannung DC	24.00 V 24.00 V
Spannungsart der Betriebsspannung	AC
Nennstrom	0.01 A
Max. Einschaltstrom	80.00 A
Schutzart (IP)	IP20
Schutzart (RT) nach IEC 61810-7	RT III
Breite	18.00 mm
Höhe	67.00 mm
Tiefe	93.00 mm
