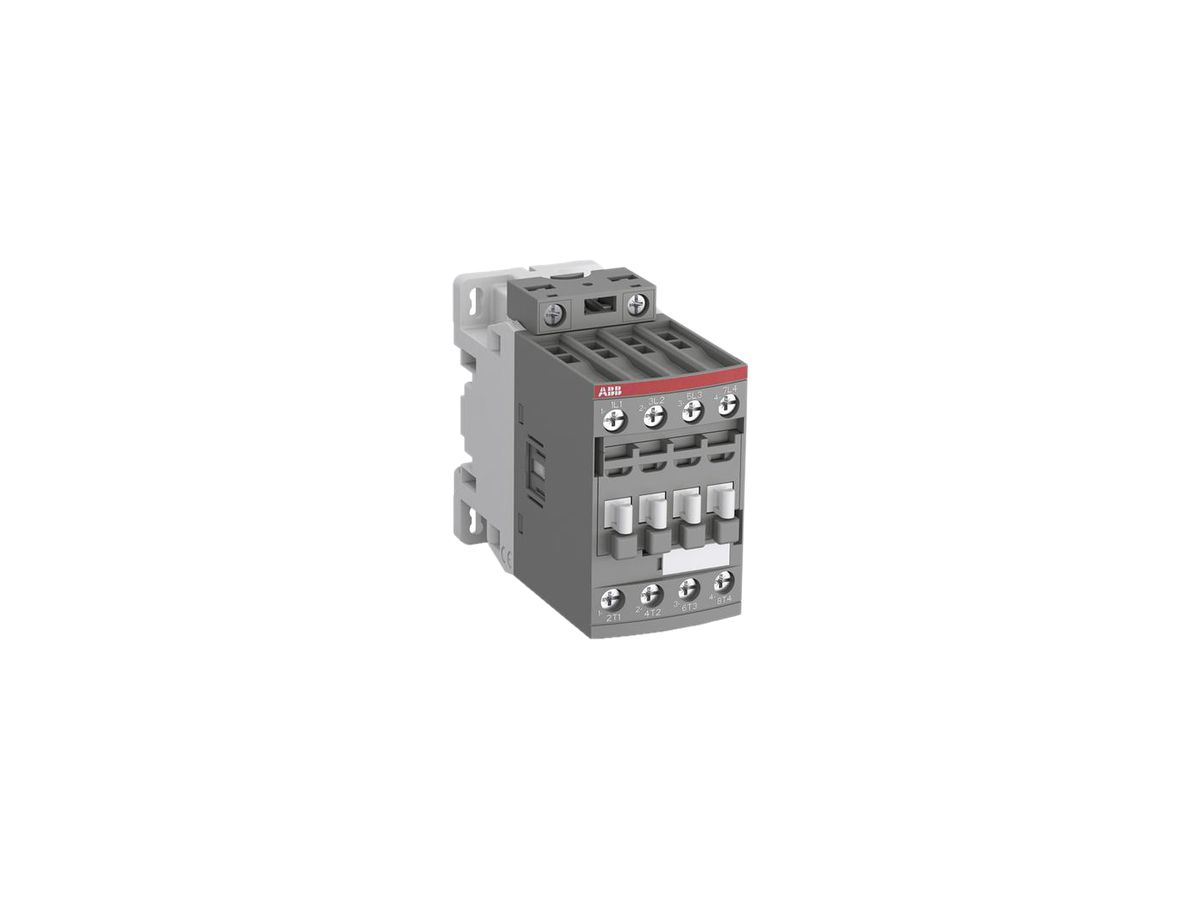

Schütz ABB AF38-40-00-13 4P 50A/22A (AC-1/AC-3) 100…250VUC Schraube

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

ELDAS®-Nr	510100600
Lieferanten-Art-Nr	1SBL297201R1300

Beschreibung

Schütz ABB AF38-40-00-13, für Direktmontage oder für Montage auf Hutschiene TH35, Zusatzausrüstungen seitlich oder frontal aufsteckbar, Bemessungsbetriebsspannung ≤ 690 V AC, 45×86×101 mm

Zubehör

Hilfskontaktblock ABB CAL4, 1S/1Ö 4A AC-15, seitlich Schraubanschluss

ELDAS®-Nr:	510182100
Lieferanten-Art-Nr:	1SBN010120R1011

11 Stk

Hilfskontaktblock ABB CA4-22E, 2S/2Ö 4A AC-15, frontal Schraubanschluss

ELDAS®-Nr:	510183010
Lieferanten-Art-Nr:	1SBN010140R1022

2 Stk

Hilfskontaktblock ABB CA4-01, 1Ö 4A AC-15, frontal Schraubanschluss

ELDAS®-Nr:	510180000
Lieferanten-Art-Nr:	1SBN010110R1001

9 Stk

Alle anzeigen

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz	100.00 V 250.00 V
Bemessungssteuerspeisespannung AC 60 Hz	100.00 V 250.00 V
Bemessungssteuerspeisespannung bei DC	20.00 V 500.00 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0.00
Anzahl der Schliesser als Hauptkontakte	4.00
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690.00 V 690.00 V
Betriebsspannung AC 60 Hz	690.00 V 690.00 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	50.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	22.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11.00 kW
Anzahl der Hilfskontakte als Schliesser	0.00
Anzahl der Hilfskontakte als Öffner	0.00
Geeignet für Reiheneinbau	Ja
Breite	45.00 mm
Höhe	86.00 mm
Tiefe	101.00 mm
