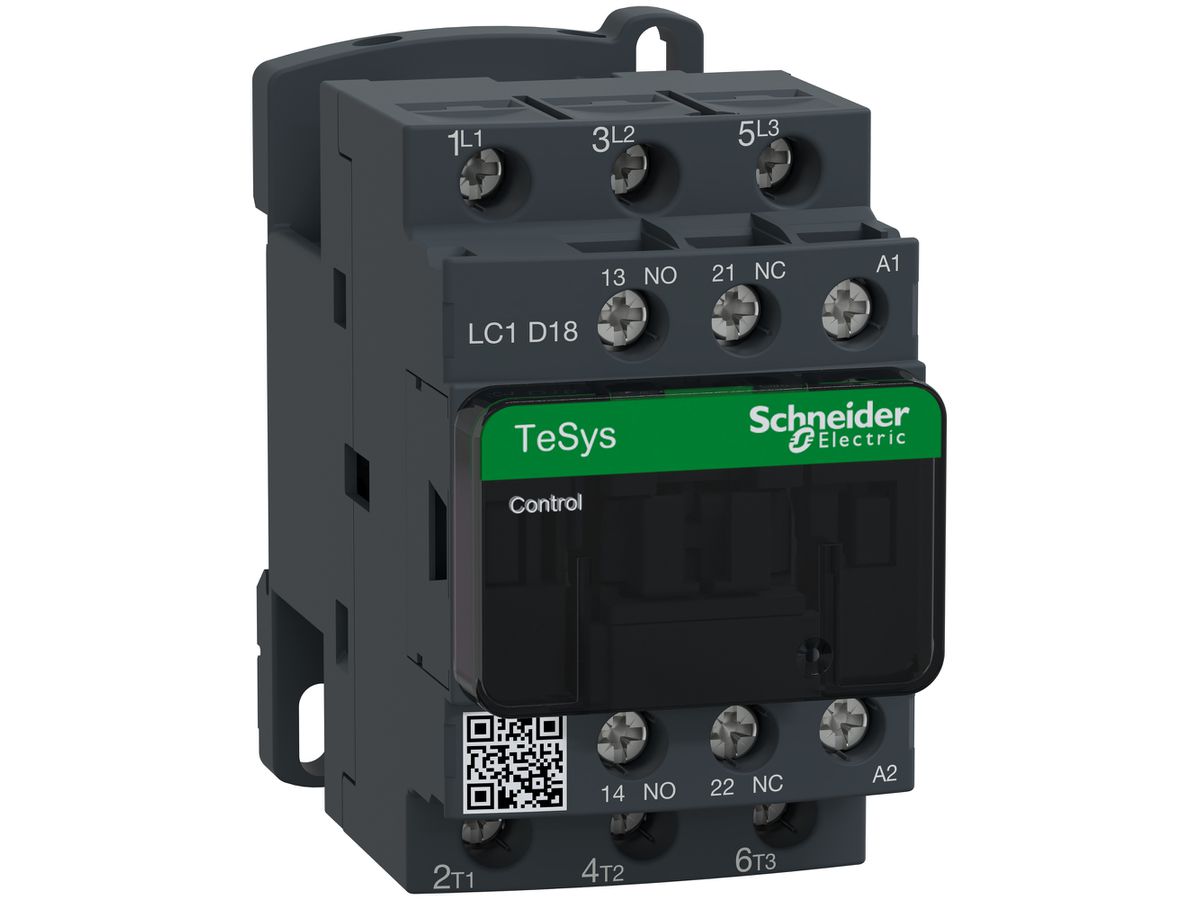

Schütz Schneider Electric LC1D18B7 24V/50/60Hz 1S+1Cont.18A TeSys
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
AnmeldenELDAS®-Nr | 514400332 |
---|---|
Lieferanten-Art-Nr | LC1D18B7 |
Eldas Kapitel | 8.90.3 |
Beschreibung
Schütz Schneider Electric TeSys LC1 D09…LC1 D95, EN 60947-1 /-4-1, zum Schalten von Motoren ≤ 7.5 kW bei 400 V, Steuerspannungstoleranz -20 %/+10 %, Kontaktspannung ≤ 690 V AC, Hilfskontakte fest eingebaut AC11 10 A 690 V AC, Hilfsschalter frontseitig, Module seitlich aufsteckbar, Abdeckkappe plombierbar, Schraubbefestigung, Schraubklemmen, LC1 D09…LC1 D38, 2 Hilfskontakte, aufschnappbar auf Profilschiene EN 50022-35
Spezifikationen
Bemessungssteuerspeisespannung AC 50 Hz |
|
---|---|
Bemessungssteuerspeisespannung AC 60 Hz |
|
Spannungsart zur Betätigung | AC |
Anzahl der Öffner als Hauptkontakte | 0.00 |
Anzahl der Schliesser als Hauptkontakte | 3.00 |
Anschlussart Hauptstromkreis | Schraubanschluss |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32.00 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18.00 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7.50 kW |
Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 9.00 A |
Bemessungsbetriebsleistung bei AC-4, 400 V | 4.00 kW |
Anzahl der Hilfskontakte als Schliesser | 1.00 |
Anzahl der Hilfskontakte als Öffner | 1.00 |
Geeignet für Reiheneinbau | Nein |
Breite | 45.00 mm |
Höhe | 77.00 mm |
Tiefe | 86.00 mm |
