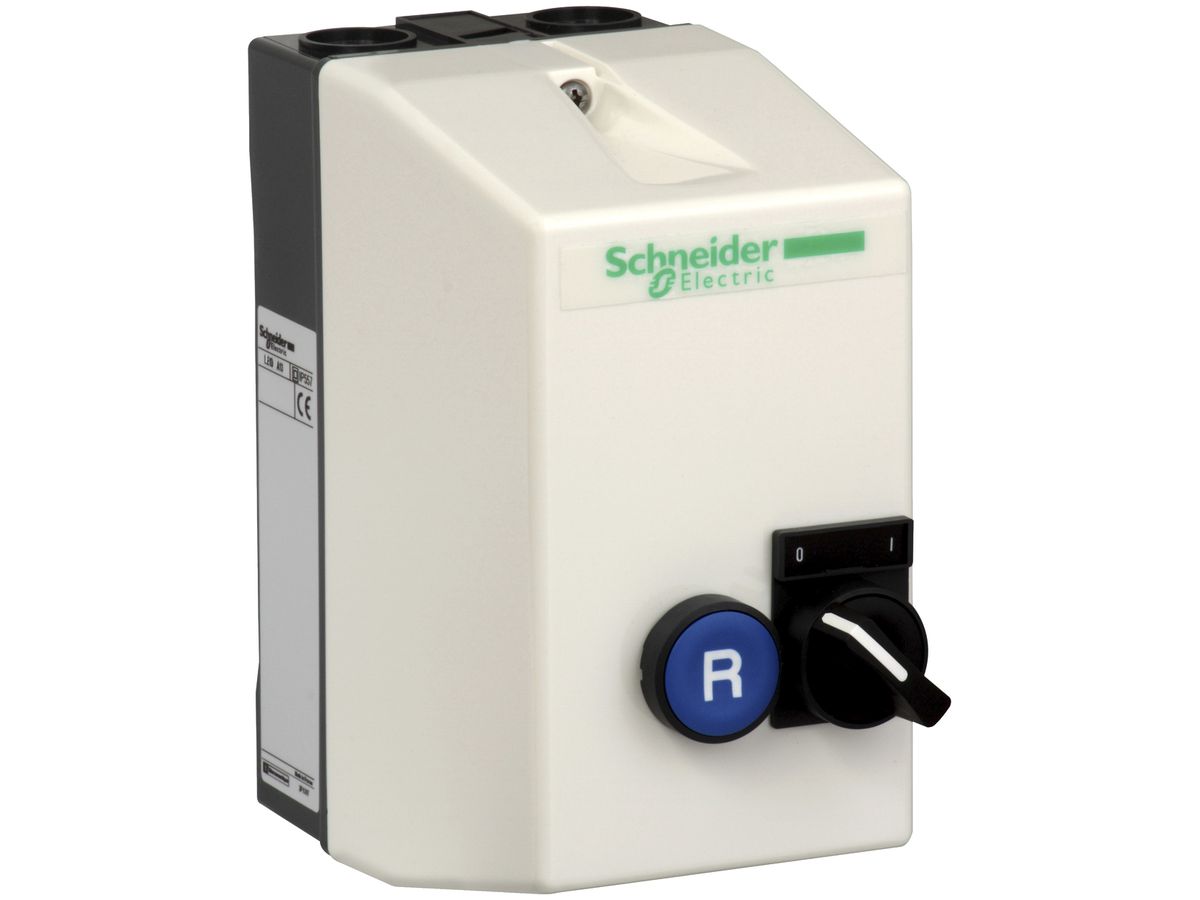

Schütz TeSys mit Gehäuse 0-I, Reset, ohne Th.Relais 12A/230V

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Artikel-Nr	514403047
Lieferanten-Art-Nr	LE1D12P7A13
Eldas Kapitel	8.89.12

Beschreibung

Schütz Schneider Electric, mit Gehäuse Schneider Electric TeSys LE1 D09…D35, 3L, 88×166×135 mm, U ≤ 690 V AC, mit Drehschalter START-STOP, Rückstelltaste RESET, verdrahtet, Impulskontaktsteuerung, ohne Thermorelais Serie 514 289 300 (separat bestellen), Gehäuse Isolierstoff grau, Platz für 1 Hilfsschalter (seitlich), T -5…40 °C, IP65, für Schütz LC1D12,

Spezifikationen

Bemessungssteuerspeisespannung AC 50 Hz	230.00 V 230.00 V
Bemessungssteuerspeisespannung AC 60 Hz	230.00 V 230.00 V
Spannungsart zur Betätigung	AC
Anzahl der Schliesser als Hauptkontakte	3.00
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25.00 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12.00 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5.50 kW
Anzahl der Hilfskontakte als Schliesser	1.00
Anzahl der Hilfskontakte als Öffner	1.00
Geeignet für Reiheneinbau	Nein
Breite	88.00 mm
Höhe	166.00 mm
Tiefe	135.00 mm

Downloads

REACh Deklaration (83.4 KB)

Download

Bestehend aus

Schütz Schneider Electric LC1D12P7 230V/50/60Hz 1S+1Cont.12A TeSys

Artikel-Nr:	514400327
Lieferanten-Art-Nr:	LC1D12P7

Verfügbar

AP-Gehäuse IP65 für Schütze Gr.I O-I schwarz/weiss

Artikel-Nr:	514096180
Lieferanten-Art-Nr:	DE1DS1A13

Wird bestellt
