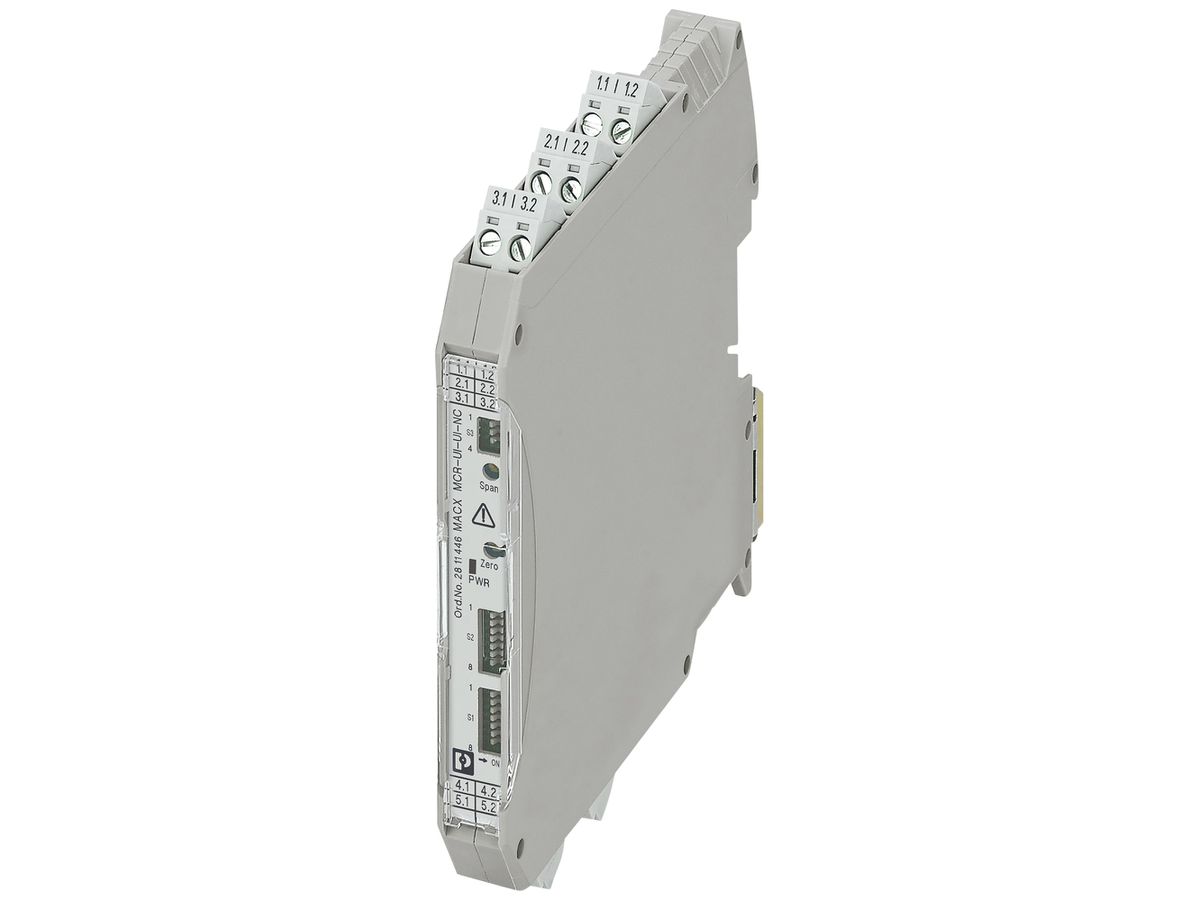

Trennverstärker PX MACX MCR-UI-UI-NC
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 500900102 |
|---|---|
| Lieferanten-Art-Nr | 2811446 |
Beschreibung
Trennverstärker Phoenix Contact MACX MCR-UI-UI-NC, mit galvanische 3-Wege-Trennung, 24 V, Energiebrückung, frontseitige DIP-Schalter, mehr als 1600 Signalumsetzungen einstellbar, Standardkonfiguration (IN 0…10 V / OUT 0…20 mA), Schraubanschluss, SIL 2 nach IEC 61508
Spezifikationen
| Art der Spannungsversorgung | aktiv |
|---|---|
| Anzahl der Eingangsbereiche -60 mV ... +60 mV | 1.00 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV | 1.00 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV | 1.00 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV | 1.00 |
| Anzahl der Eingangsbereiche -1 V ... +1 V | 1.00 |
| Anzahl der Eingangsbereiche -2 V ... +2 V | 1.00 |
| Anzahl der Eingangsbereiche -5 V ... +5 V | 1.00 |
| Anzahl der Eingangsbereiche -10 V ... +10 V | 1.00 |
| Anzahl der Eingangsbereiche -20 V ... +20 V | 1.00 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV | 1.00 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV | 1.00 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV | 1.00 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV | 1.00 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 1 V | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 2 V | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 5 V | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 10 V | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 20 V | 1.00 |
| Anzahl der Eingangsbereiche 0 V ... 24 V | 0.00 |
| Anzahl der Eingangsbereiche 0 V ... 30 V | 1.00 |
| Anzahl der Eingangsbereiche 1 V ... 5 V | 1.00 |
| Anzahl der Eingangsbereiche 2 V ... 10 V | 1.00 |
| Anzahl der Eingangsbereiche +5 V ... -5 V | 0.00 |
| Anzahl der Eingangsbereiche +10 V ... -10 V | 0.00 |
| Anzahl der Eingangsbereiche 5 V ... 0 V | 0.00 |
| Anzahl der Eingangsbereiche 5 V ... 1 V | 0.00 |
| Anzahl der Eingangsbereiche 10 V ... 0 V | 0.00 |
| Anzahl der Eingangsbereiche 10 V ... 2 V | 0.00 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA | 1.00 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA | 1.00 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA | 1.00 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA | 1.00 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA | 1.00 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA | 1.00 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA | 1.00 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA | 0.00 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA | 0.00 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV | 0.00 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV | 0.00 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV | 0.00 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV | 0.00 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V | 0.00 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V | 0.00 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V | 1.00 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V | 1.00 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV | 0.00 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V | 1.00 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V | 1.00 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V | 0.00 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V | 1.00 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V | 1.00 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V | 0.00 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V | 0.00 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V | 0.00 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V | 0.00 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V | 0.00 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V | 0.00 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA | 1.00 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA | 1.00 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 1.00 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 1.00 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA | 1.00 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA | 1.00 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA | 1.00 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA | 0.00 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA | 0.00 |
| Anzahl der Kanäle | 1.00 |
| Störmeldeausgang | Nein |
| Eigensicher nach EN 60947-5-6 NAMUR | Nein |
| Galvanische Trennung zwischen den Eingängen | Nein |
| SIL nach IEC 61508 | 2 |
| Höhe | 112.50 mm |
| Breite | 12.50 mm |
| Tiefe | 113.70 mm |
| Leistungsaufnahme | 0.70 W |
| Bürde |
|
| Betriebstemperatur |
|
| Temperaturdrift | 0.01 %/K |
| Gerätebauform | Einbaugerät |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Montageart | Schnappbefestigung Tragschiene |
| Schutzart (IP) | IP20 |
