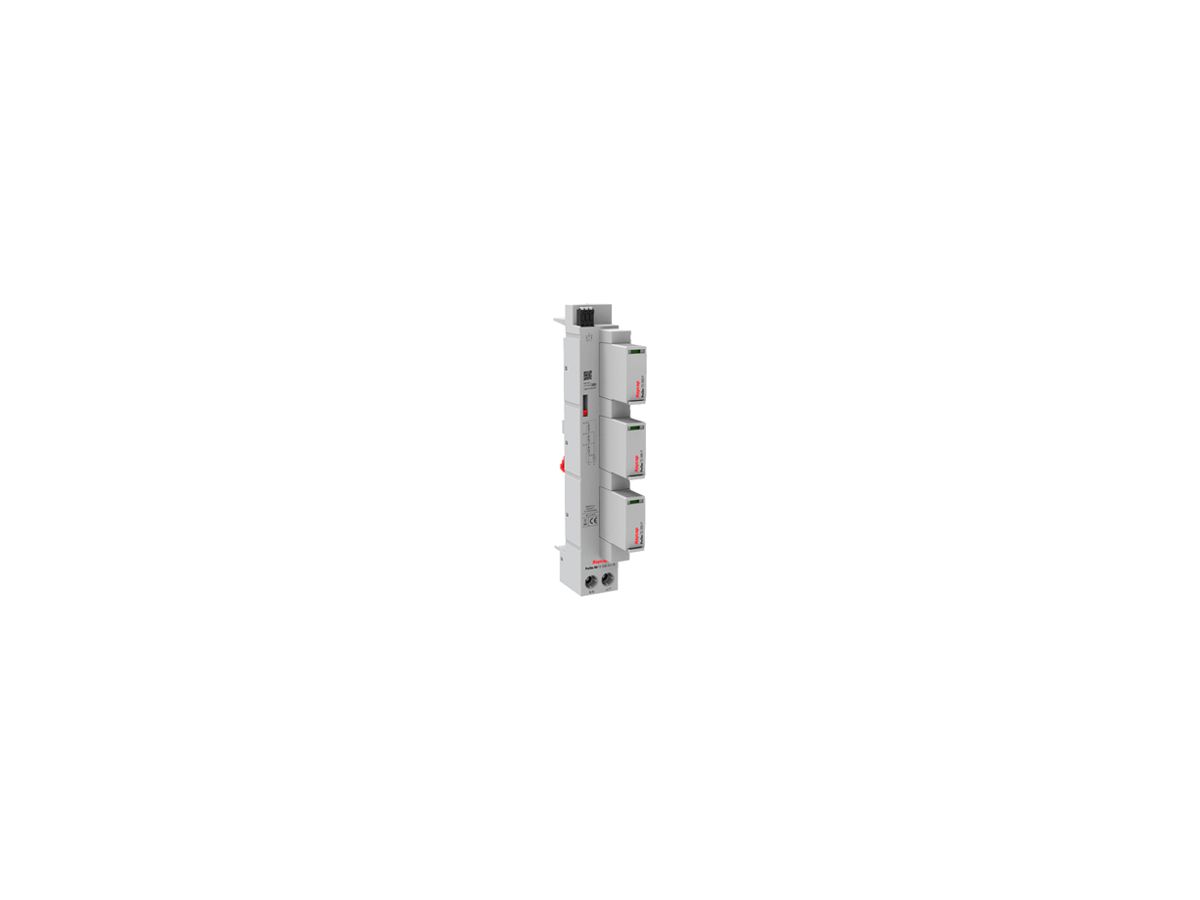

Überspannungsschutz Raycap TN-S TT 240V 160A Klasse II Typ 2

Überspannungsschutz Raycap TN-S TT 240V 160A Klasse II Typ 2

Wird bestellt

Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.

Anmelden
ELDAS®-Nr 808434039
Lieferanten-Art-Nr 04.60.9257

Beschreibung

Überspannungsschutz Awag Raycap, Netzform TN-S, Netzform TT, Anzahl der Leiter (ohne Erde) 4, Nennspannung AC 240 V, max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160 A, max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160 A, max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 mm², max. Leiterquerschnitt flexibel (feindrähtig) 25 mm², Nennableitstossstrom (8/20) 20 kA, max. Ableitstossstrom (8/20) 40 kA, Schutzpegel 1500 kV, Schutzpegel L-N 1500 kV, Schutzpegel N-PE 1500 kV, Kurzschlussfestigkeit (Isccr) 25 kA, Signalisierung am Gerät optisch, mit Fernmeldekontakt, Schutzart IP20, Klasse II, Typ 2

Spezifikationen

Netzform DC Nein
Netzform IT Nein
Netzform TN Nein
Netzform TN-C Nein
Netzform TN-C-S Nein
Netzform TN-S Ja
Netzform TT Ja
Netzform sonstige Nein
Anzahl der Leiter (ohne Erde) 4.00
Nennableitstossstrom (8/20) 20.00 kA
Max. Ableitstossstrom (8/20) 40.00 kA
Nennspannung AC 240.00 V
Höchste Dauerspannung AC 305.00 V
Schutzpegel 1500.00 kV
Schutzpegel L-N 1500.00 kV
Schutzpegel N-PE 1500.00 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 160.00 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 160.00 A
Kurzschlussfestigkeit (Isccr) 25.00 kA
Integrierter Kurzschlussschutz Nein
Integrierte Vorsicherung Nein
Leckstromfrei Nein
Montageart Sammelschiene
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35.00 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) 25.00 mm²
Mit Fernmeldekontakt Ja
Signalisierung am Gerät optisch
Prüfklasse Typ 2 Ja
Schutzart (IP) IP20

Downloads

REACh Deklaration (357.4 KB)

Download
