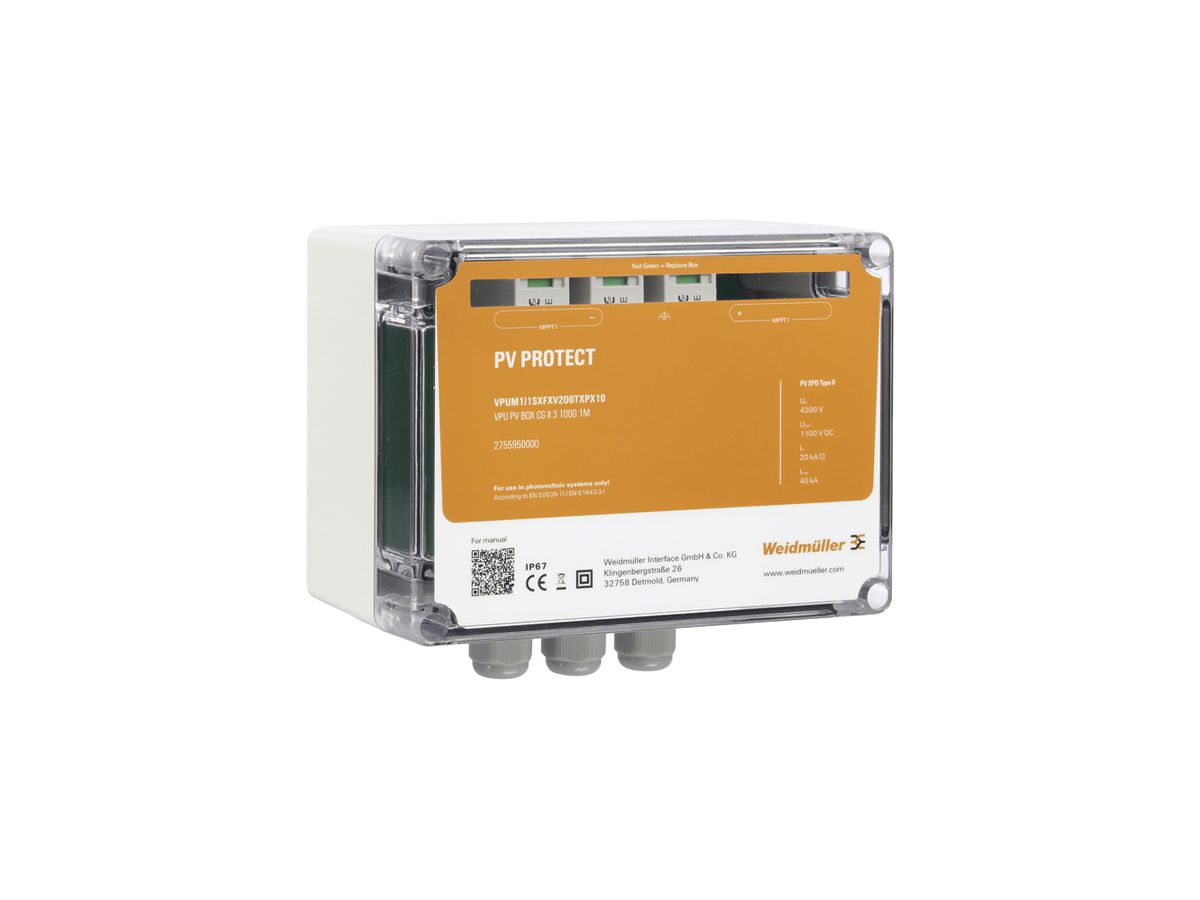

Überspannungsschutzkasten WM VPUM1I1SXFXV2O0TXPX15
Wird bestellt
Bitte melden Sie sich an um den Warenkorb nutzen zu können und anschliessend Bestellungen abschliessen zu können.
Anmelden| ELDAS®-Nr | 969111749 |
|---|---|
| Lieferanten-Art-Nr | 2755990000 |
Beschreibung
Überspannungsschutzkasten Weidmüller VPUM1I1SXFXV2O0TXPX15, für Wechselrichter mit 1 MPP-Tracker, geeignet zum Schutz der DC- Seite, max. Stringspannung Uoc: 1500 V DC, 1 Eingang pro MPPT-Tracker, Anschluss über M25 Kabelverschraubungen Ø 4…8 mm, Leiterquerschnitt: max. 16 mm², Anschluss an der Box erflogt im Stich, ohne DC-Schalter, 1 Ableiter Klasse/Typ II, Anschluss der Funktionserde über Kabelverschraubungen (Ø 8…12mm), max. Leiterquerschnitt: 16 mm², alles eingebaut in ein Kunststoffgehäuse 168×145×91 mm, entsprechend der Norm EN 50539-11: 2013+A1:2014 IEC 61643-31: 2018
Spezifikationen
| Netzform DC | Nein |
|---|---|
| Netzform IT | Nein |
| Netzform TN | Nein |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Nein |
| Netzform TN-S | Nein |
| Netzform TT | Nein |
| Nennableitstossstrom (8/20) | 15.00 kA |
| Max. Ableitstossstrom (8/20) | 40.00 kA |
| Nennspannung DC | 1500.00 V |
| Max. PV-Spannung | 1500.00 V |
| Schutzpegel | 4.80 kV |
| Schutzpegel L-N | 4.80 kV |
| Schutzpegel N-PE | 4.80 kV |
| Kurzschlussfestigkeit (Isccr) | 11.00 kA |
| Montageart | Aufputz |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 16.00 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16.00 mm² |
| Mit Fernmeldekontakt | Nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP67 |
